Les différentes pompes de direction assistée

by Otto PATAPOUFF
on juin 26, 2020

Au sommaire :

Les différents carters de pompe

Trois versions de carters différents :

  • Première version :
    • En aluminium
    • Couvercle avec croix moulée
    • Fermeture avec vis papillon
    • De 09/1979 à 08/1985
  • Seconde version :
    • En aluminium
    • Couvercle plat
    • Vis de fermeture avec corps en plastique
    • Du 09/1985 à 12/1990
  • Troisième version :
    • En aluminium
    • Couvercle plat
    • Vis de fermeture avec corps en caoutchouc
    • Du 01/1991 à 10/1991

Informations techniques

Sur les 126 existe 5 types de pompe :

RéférenceConstructeurPression bars (+/- 5 bars)CommentaireChâssis
VT49Vickers82Plaque d’identification bleue126.021
126.022
126.023
126.032
126.033
126.034
126.035
126.036
126.037
126.038
126.039
126.043
126.044
126.045
126.046
ZL49ZF
(Zahnradfabrik Friedrichshafen)		82Plaque d’identification bleue126.021
126.022
126.023
126.032
126.033
126.034
126.035
126.036
126.037
126.038
126.039
126.043
126.044
126.045
126.046
VT49Vickers90Plaque d’identification rouge
Pour véhicule blindé		126
ZL49ZF
(Zahnradfabrik Friedrichshafen)		90Plaque d’identification rouge
Pour véhicule blindé		126
VT161Vickers82Plaque d’identification bleue126.020
126.024
126.025
ZL161ZF
(Zahnradfabrik Friedrichshafen)		82Plaque d’identification bleue126.020
126.024
126.025
VTP162Vickers82 (Servo)
125 (Correcteur)		Plaque d’identification bleue
Pour véhicule avec correcteur et ASD		126.020
126.024
126.025

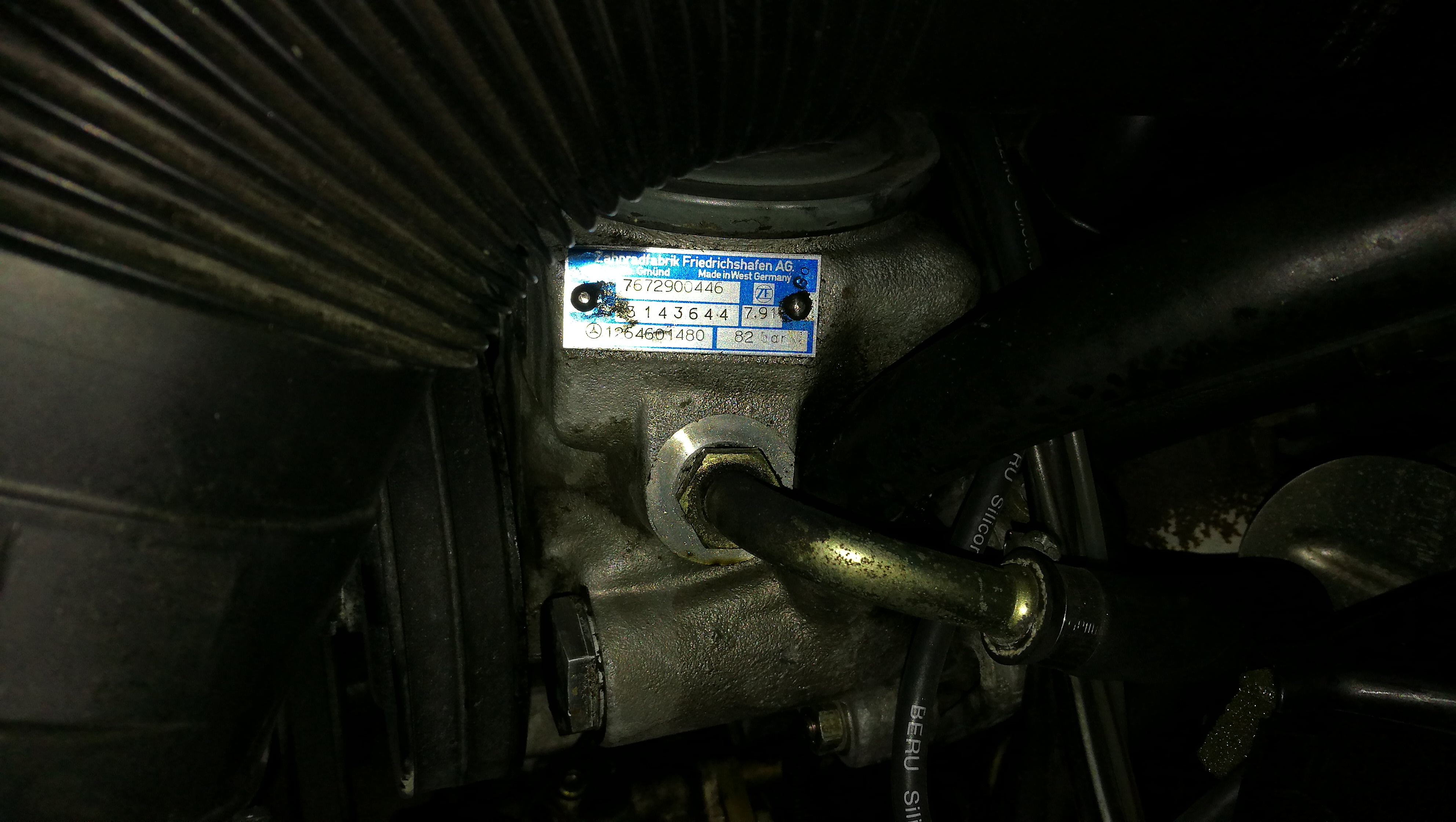

Exemple de plaque d’identification :

Les références disponibles

ChâssisMoteurRéférenceRemarque
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
500SE/SEL		M110.924
M110.926
M110.987
M110.989
M116.961
M117.961		A1164602580Remplacée par A1264600180
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963		A1264600180Remplacée par A1264601080
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC
420SE/SEL
500SE/SEL/SEC
560SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963
M116.965
M117.965
M117.968		A1264601480ZF
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963		A1264601080Remplacée par A1264601480
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
500SE/SEL		M110.924
M110.926
M110.987
M110.989
M116.961
M117.961		A1164602780Remplacée par A1264600380
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963		A1264600380Remplacée par A1264600880
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963		A1264600880Remplacée par A1264601680
280S
280S
280SE/SEL
280SE/SEL
380SE/SEL
380SE/SEL/SEC
500SE/SEL
500SE/SEL/SEC
420SE/SEL
500SE/SEL/SEC
560SE/SEL/SEC		M110.924
M110.926
M110.987
M110.989
M116.961
M116.963
M117.961
M117.963
M116.965
M117.965
M117.968		A1264601680Remplacée par A1264601480
280SE/SELM110.987
M110.987		A1164601780Remplacée par A1164602480
500SE/SEL
500SE/SEL/SEC
420SE/SEL
500SE/SEL/SEC
560SE/SEL/SEC		M117.961
M117.963
M116.965
M117.965
M117.968		A1264603980ZF – Véhicule blindé
260SE
300SE/SEL		M103.941
M103.981		A1264603580Non compatible avec correcteur d’assiette Vickers
260SE
300SE/SEL		M103.941
M103.981		A1264603780Remplacée par A1264603880
260SE
300SE/SEL		M103.941
M103.981		A1264603880S’utilise avec correcteur d’assiette et/ou ASD

Références internes

  • RA46001260700X
  • RA46007600700Z
