Câble de contrôle du variateur et de l’actuateur d’air

Au sommaire :

• A quoi ça sert ?
• Fournitures
• Montage

A quoi ça sert ?

Cet outil permet de prendre le courant monteur tournant de l’actuateur électrohydraulique.

Il est nécessaire dans le cadre des diagnostics sur l’injection.

MB ne fournit plus ce câble (de référence 102 589 04 63 00 et qui, de mémoire, devait couter dans 35-40€ TTC) mais est facile à créer soi-même.

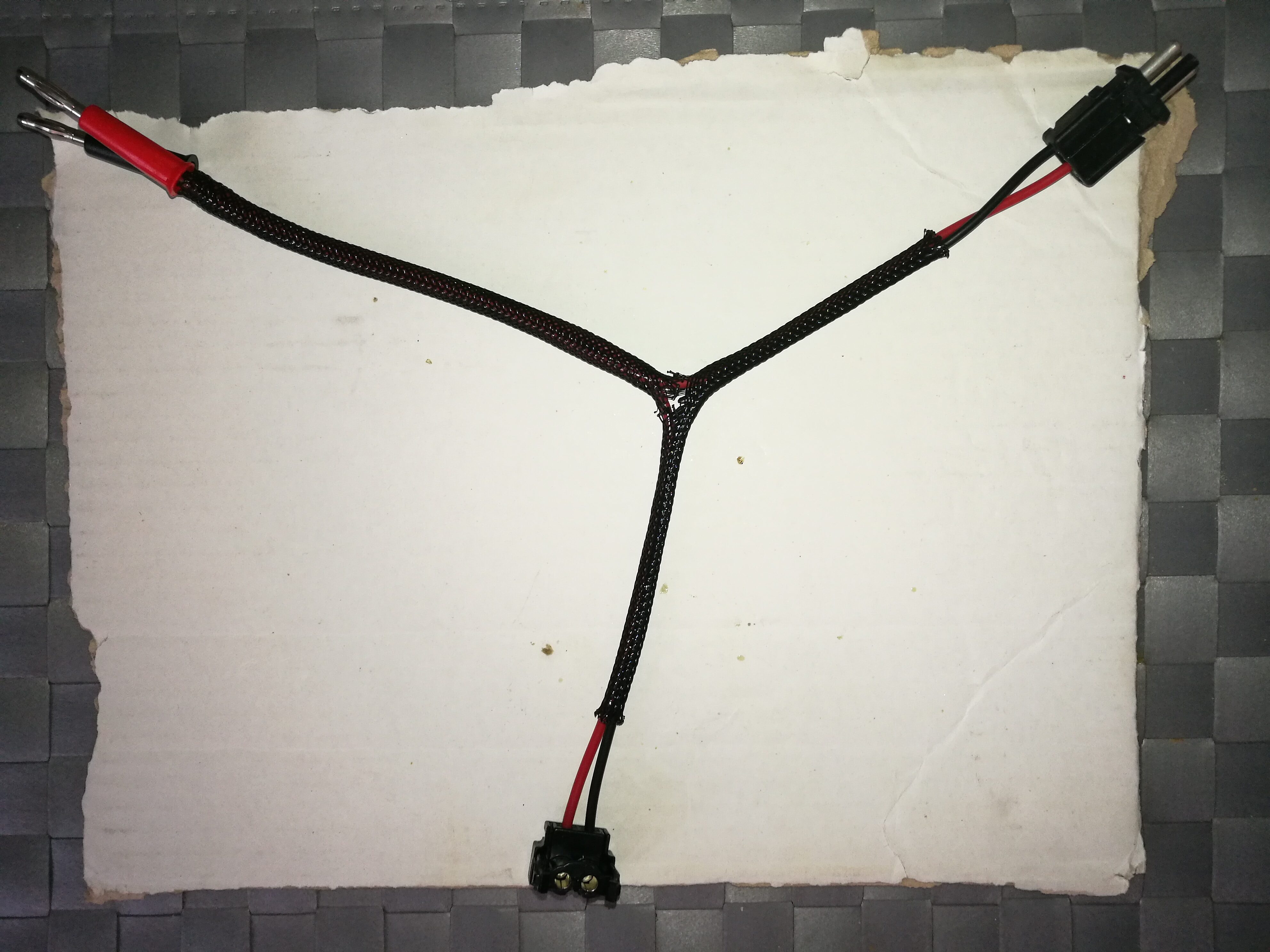

Le principale est simple : le câble d’alimentation est coupé dans son milieu pour pouvoir se repiquer avec un ampèremètre.

L’avantage : conception simple du câble (version ici présentée).

Inconvénient : moteur tournant, si l’on débranche l’ampèremètre, le moteur s’emballe puisqu’il détecte l’actuateur comme étant débranché/hors service.

J’avais envisagé une solution avec un shunt afin d’assurer l’alimentation de l’actuateur, ampèremètre absent, mais la résistance que j’ai retenu pour le faire ne me convient pas (je ne rentre pas exprès dans les détails, un de ces quatre je m’y pencherai plus sérieusement).

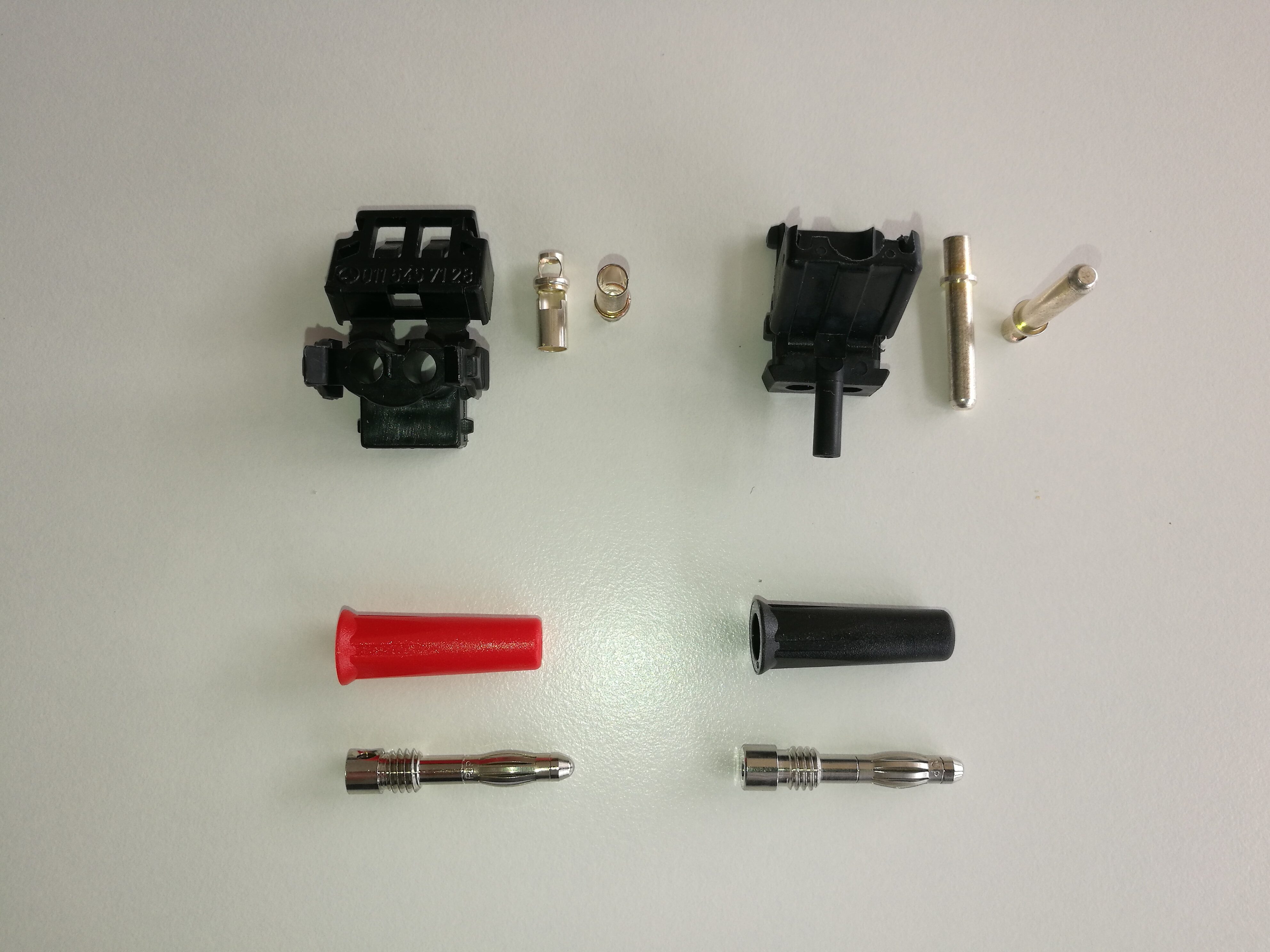

Fournitures

• 1 x boitier à douilles A011 545 71 28 (disponible chez MB)
• 2 x douille femelle A003 545 26 26 (disponible chez MB)
• 1 x boitier à douilles A012 545 05 28 (disponible chez MB)
• 2 x douille mâle A013 545 79 28 (disponible chez MB)
• 1 x fil électrique noir 30cm
• 1 x fil électrique rouge 30 cm
• 2 x fiche banane 4mm
• Gaine tressée nylon 20cm
• Gaine tressée en nylon 10cm
• 1 x fer à soufer
• 1 x fil à souder

Montage

• Braser sur le fil électrique noir une douille mâle et une douille femelle
• Couper le fil électrique rouge en son milieu :
  • Sur l’une des moitiés, braser une douille mâle
  • Sur l’autre moitié une douille femelle
• Faire une incision à moitié de la largeur au milieu de la gaine en nylon de 20 cm
• Y passer le fil noir dans toute la longueur
• Y passer les extrémités libres des fils rouges et les sortir par l’incision

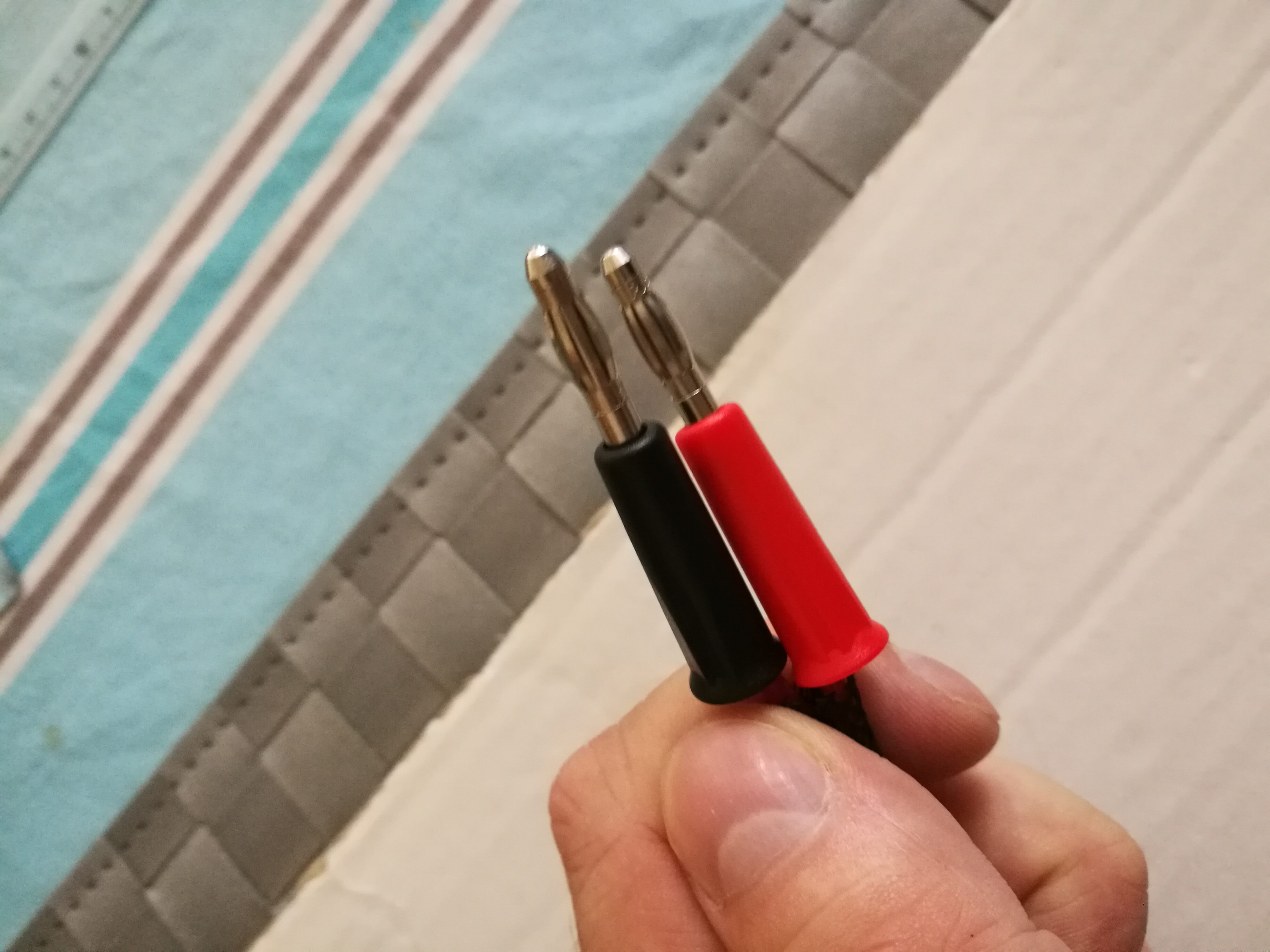

• Braser les fiches bananes sur les fils rouges (j’ai pris une fiche banane rouge pour l’arrivée d’alimentation et noire pour la sortie)

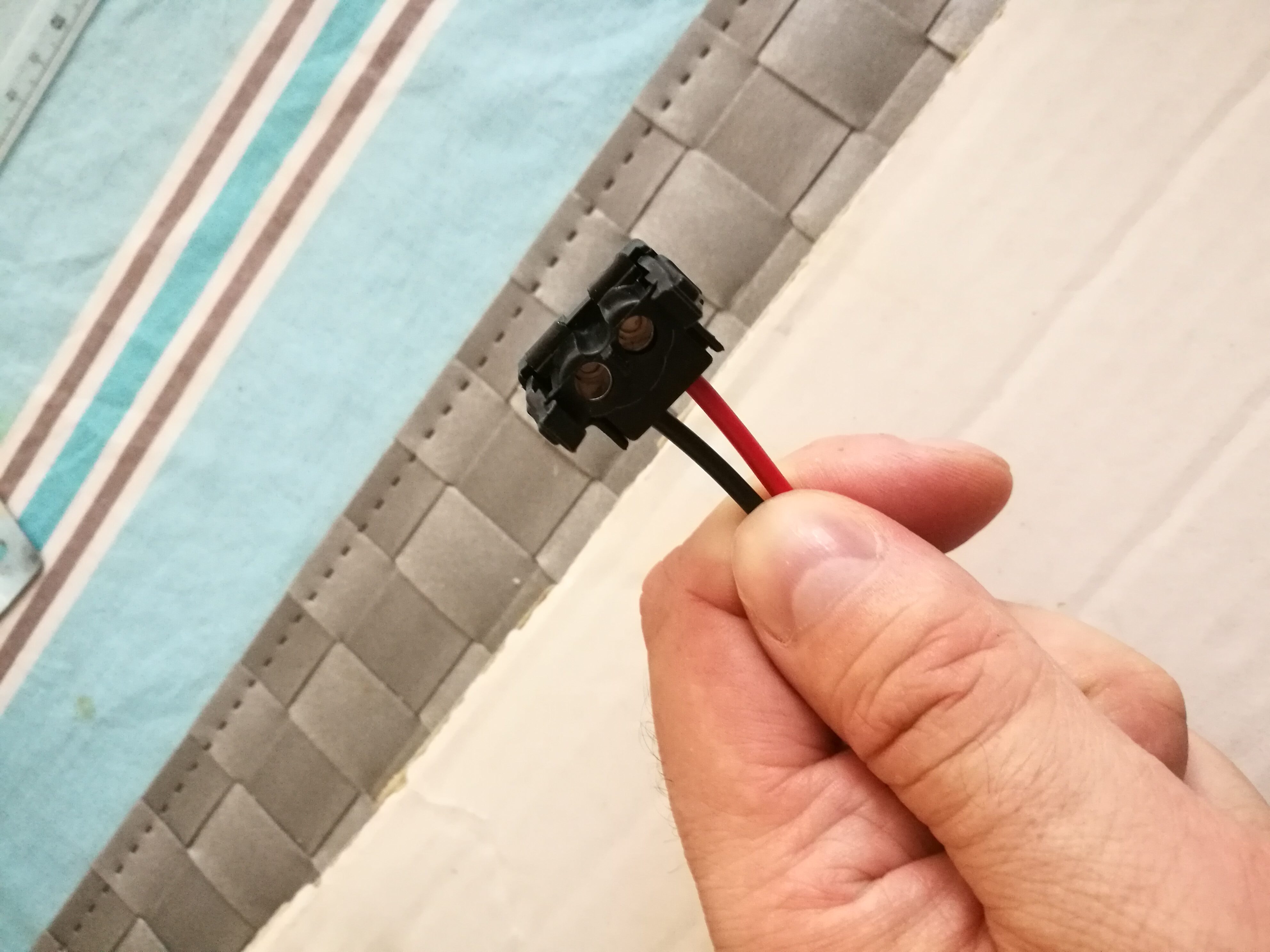

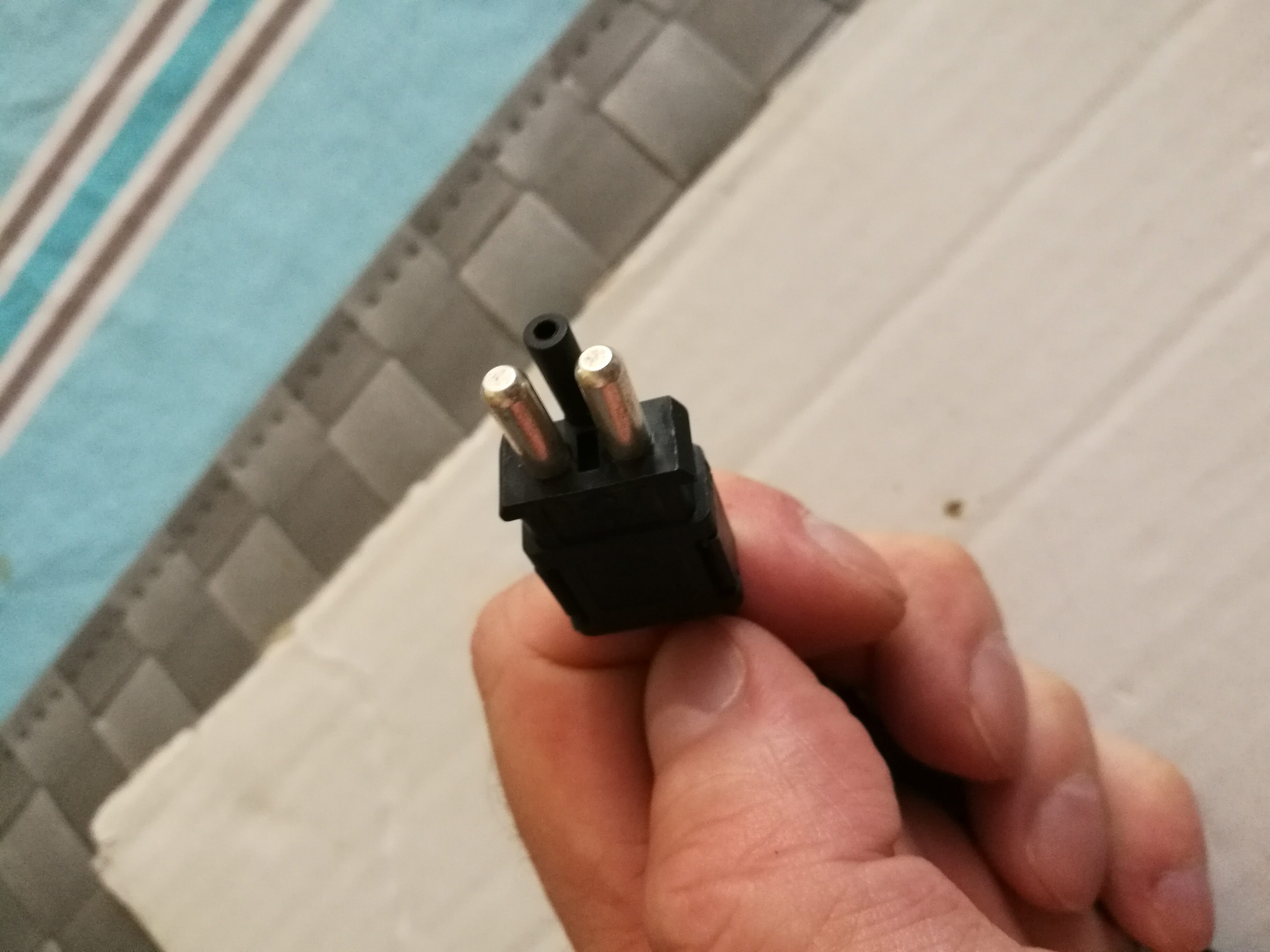

• Monter les boitiers à douilles :
  • Emplacement 1 : le fil rouge
  • Emplacement 2 : le fil noir
