Le catalogue proposait un train de pneus monté :
- Sur jantes tôle habillées d’un enjoliveur
- Sur jantes en alliage léger
Il est rappelé que le contrôle technique s’assure de la bonne monte des pneus et que ne pas être conforme est un niveau de défaillance majeure avec contre-visite à la clé :
- Taille, conception technique, compatibilité ou type de jante non conforme aux exigences et nuisant à la sécurité routière
- La taille, la capacité de charge ou la catégorie de l’indice de vitesse du pneumatique ne sont pas conformes aux exigences et nuisent à la sécurité routière
Par ailleurs, une monte excessive contraint mécaniquement le train et la direction assistée (pompe et boitier). Pensez-y !
Au sommaire :
- Comment lire les informations d’une jante ?
- Comment lire les informations d’un pneu ?
- Les jantes disponibles
- Les pneumatiques
- Et les goujons ?
- La pression des pneus
- Couples de serrage
- Les jantes AMG
- Ma préférée !
Comment lire les informations d’une jante ?

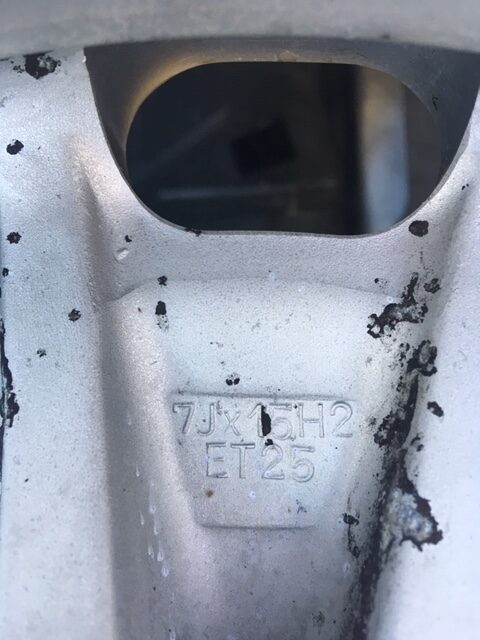

Souvent représentées sous la forme 7J x 15 H2 25 ou 7J x 15 H2 ET25 par exemple, comment décoder ?
- 7 : Largeur de la jante en pouce
- J : Code pour le profil de rebord de roue. J sera toujours retrouvé pour une jante destinée à une voiture particulière
- 15 : Diamètre de la jante en pouce
- H2 : Profil de section
- (ET)25 : Taille du déport en millimètre qui correspond à la distance entre le centre de la jante et la surface d’appui avec le disque

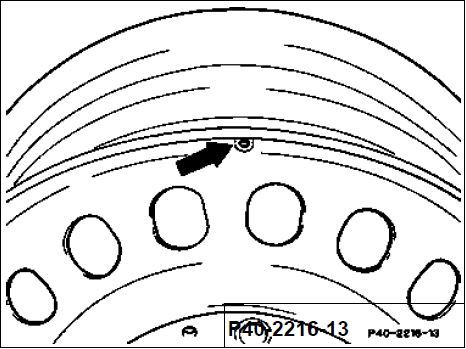

Ces informations sont gravées sur la face interne de la jante comme le montre les photos ci-dessus. Vous retrouverez d’autres informations dont :
- Les spécifications de la jante

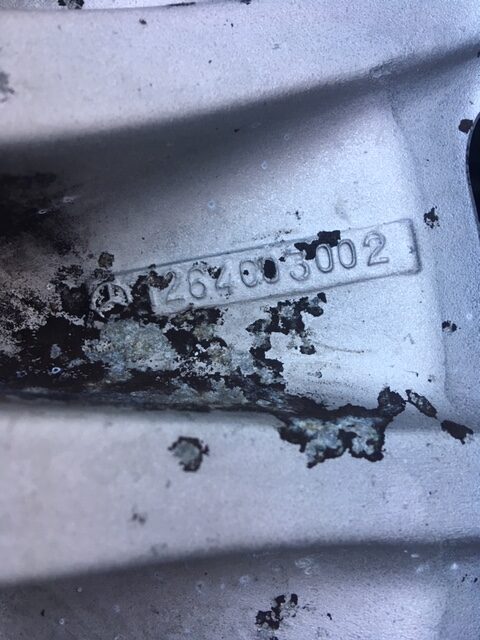

- Le numéro de pièce au catalogue
- Le sigle Mercedes-Benz

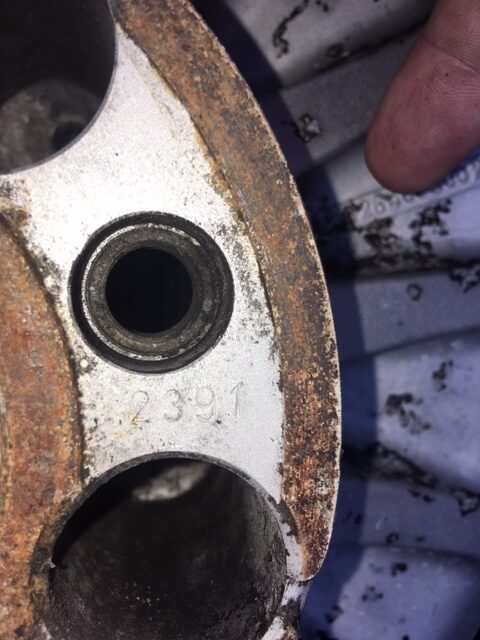

- La date de construction :
- Pour les jantes construite avant février 1978 sous le format mois année (par exemple January 1978)
- Pour les jantes construites à partir de février 1978 sous le format semaine/année (par exemple 13 78 signifiant 13ème semaine de l’année 1978)

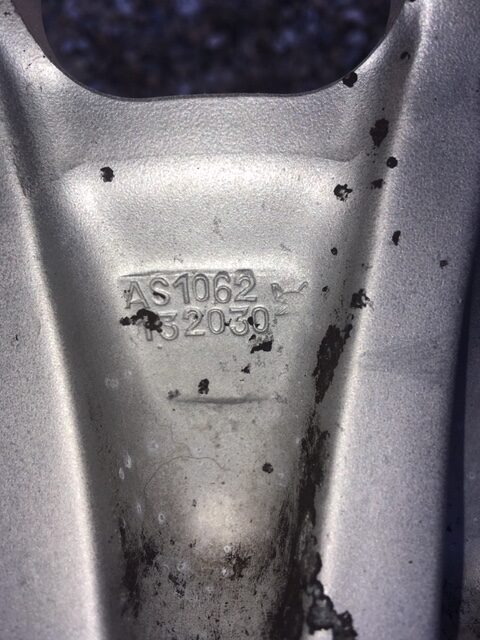

- La marque du fondeur
- La référence du fondeur
- Le déport (ET)
Comment lire les informations d’un pneu ?

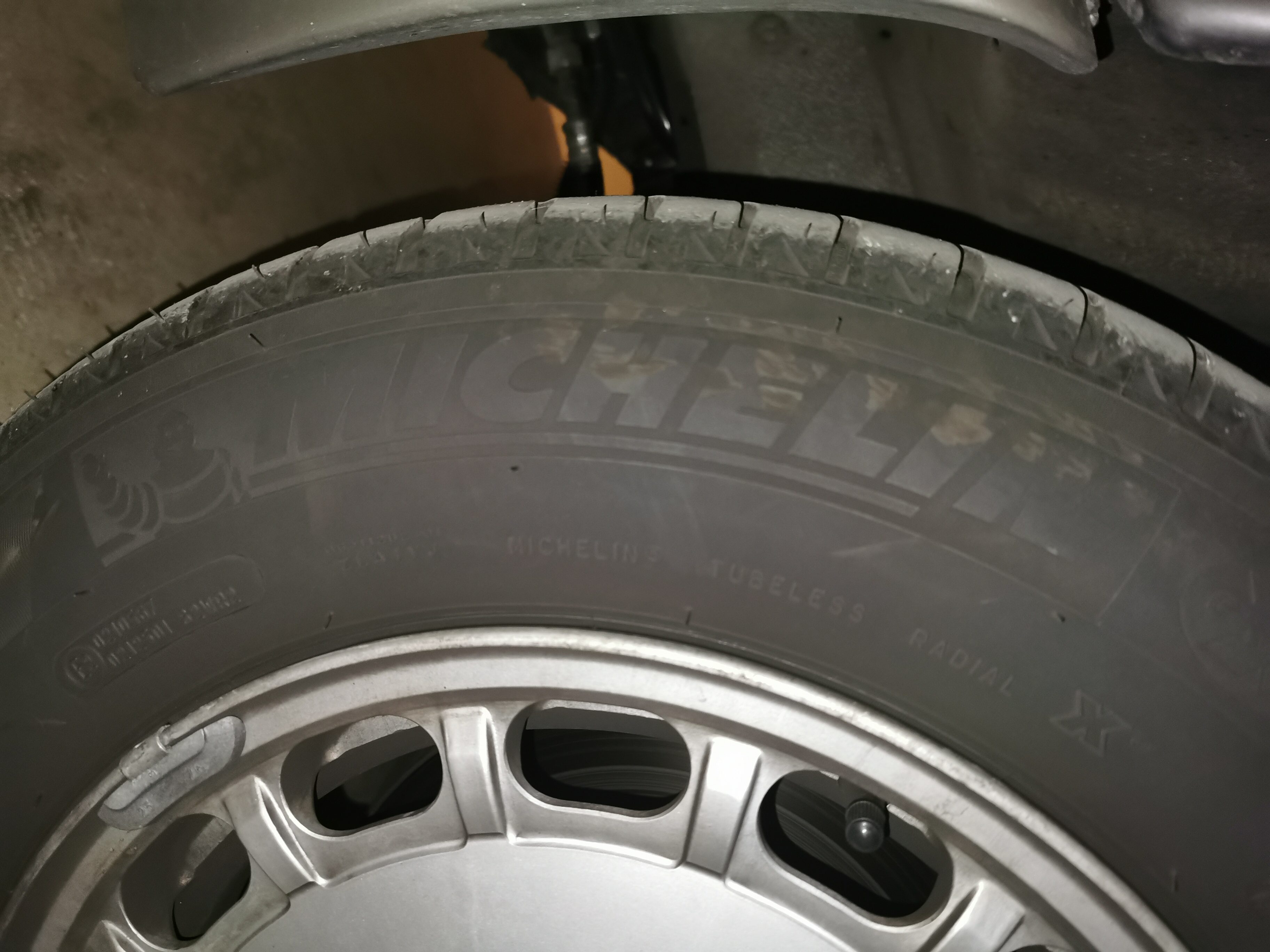

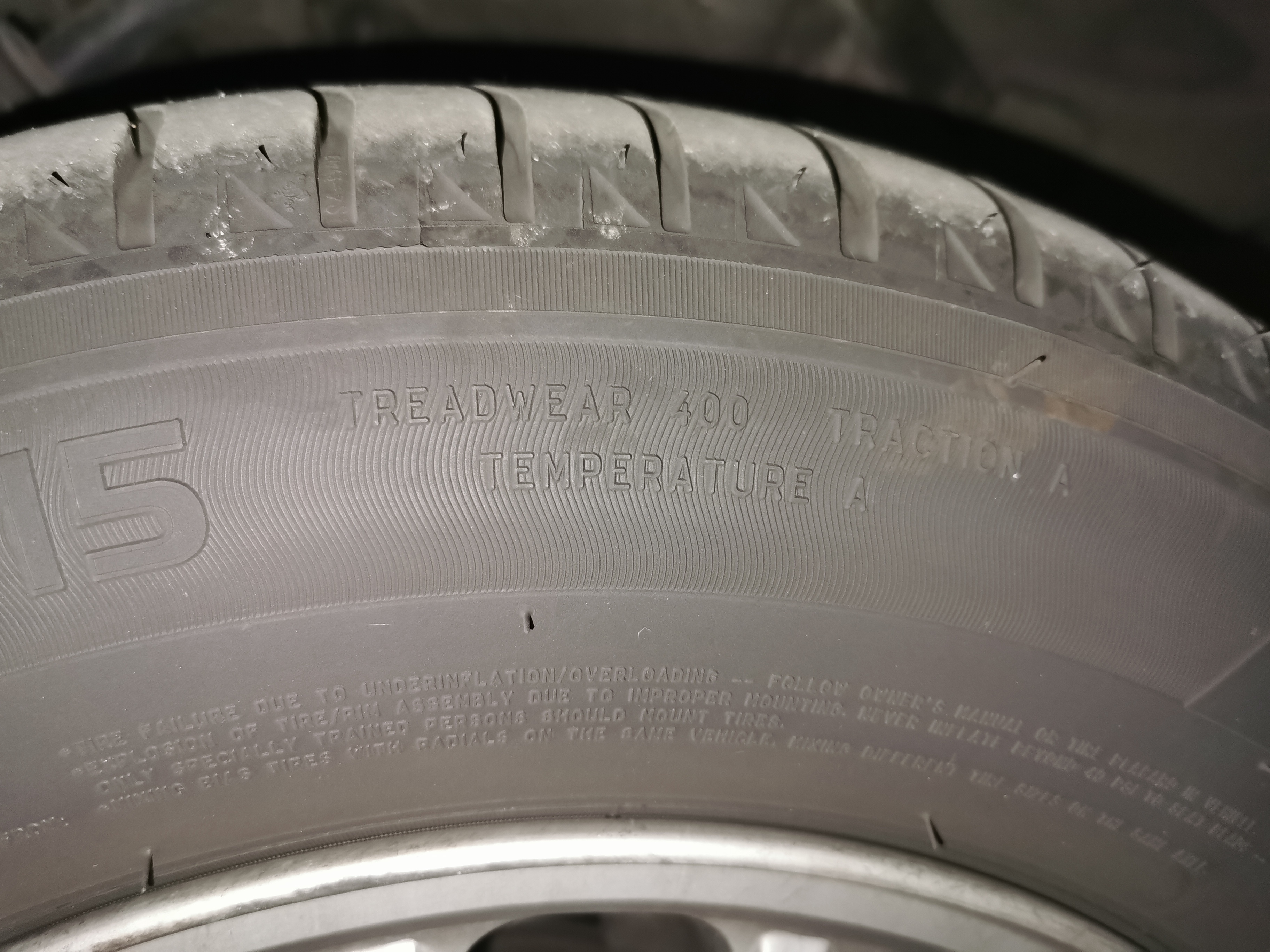

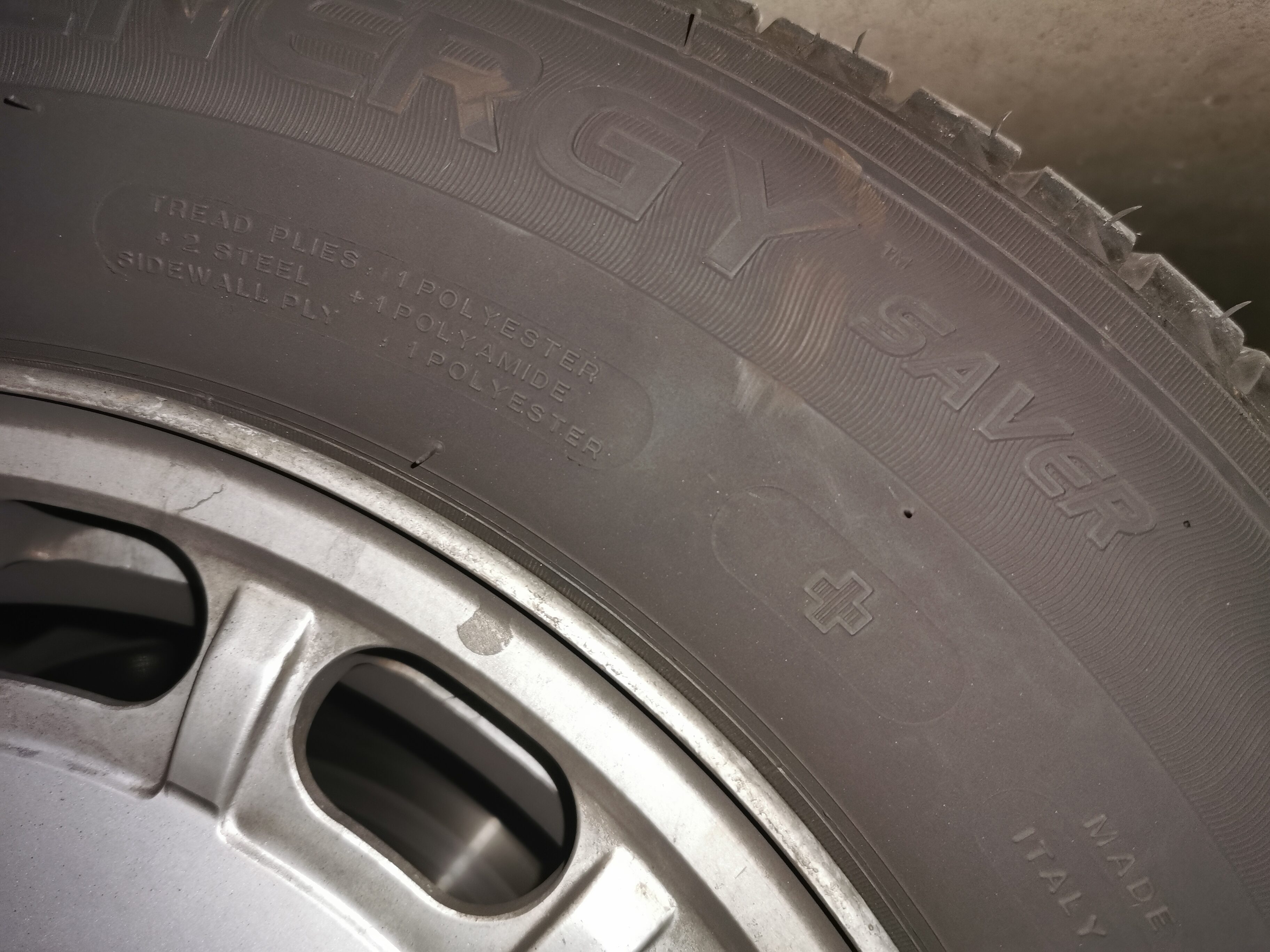

Sur le flanc des pneus beaucoup d’informations utiles sont inscrites.
Vous souhaitez notamment savoir de quand date les pneus ? Rien de plus facile !
Sur le pneu est indiqué une foule d’informations :
- Appellation commerciale
- Nom du manufacturier

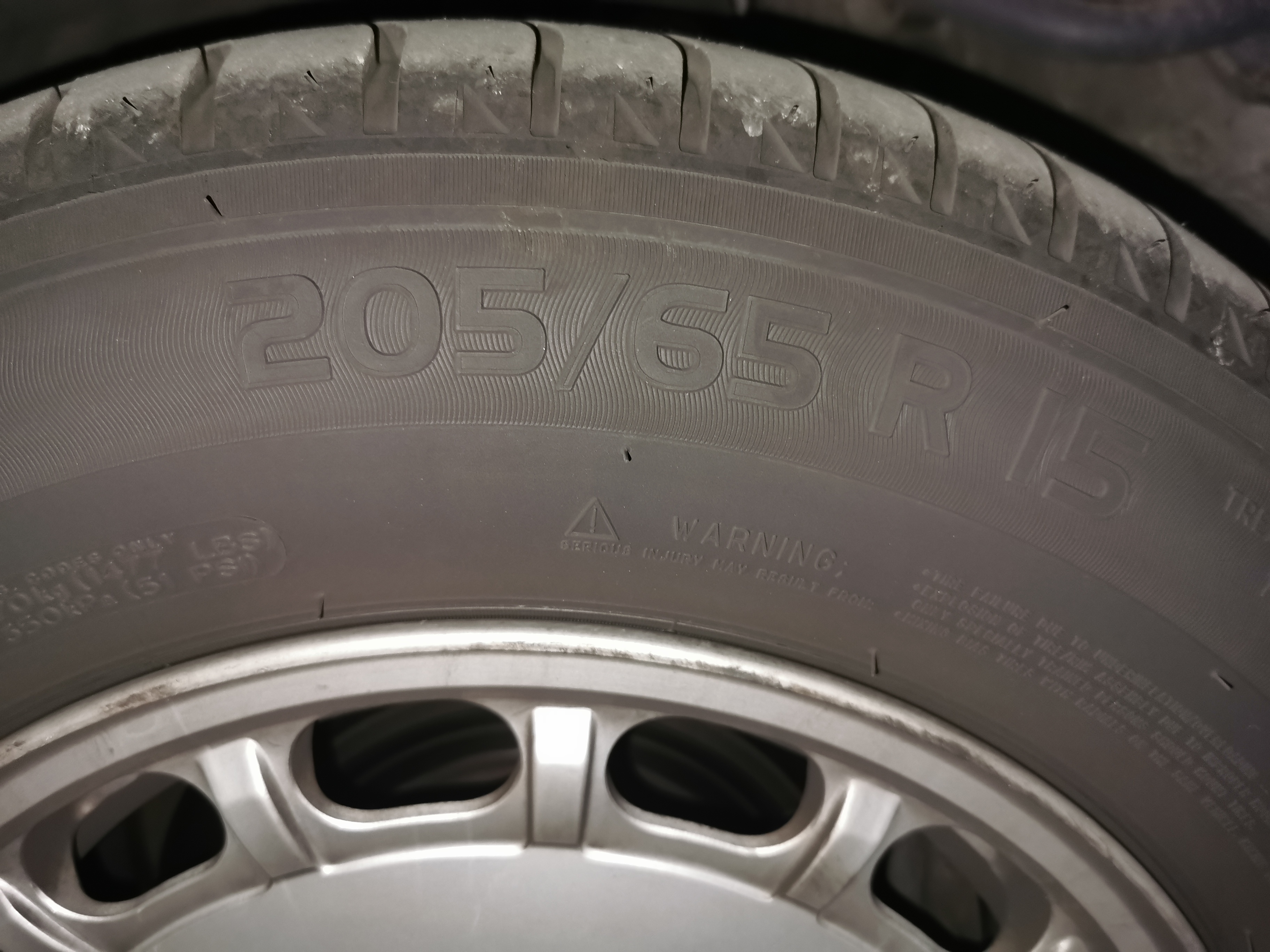

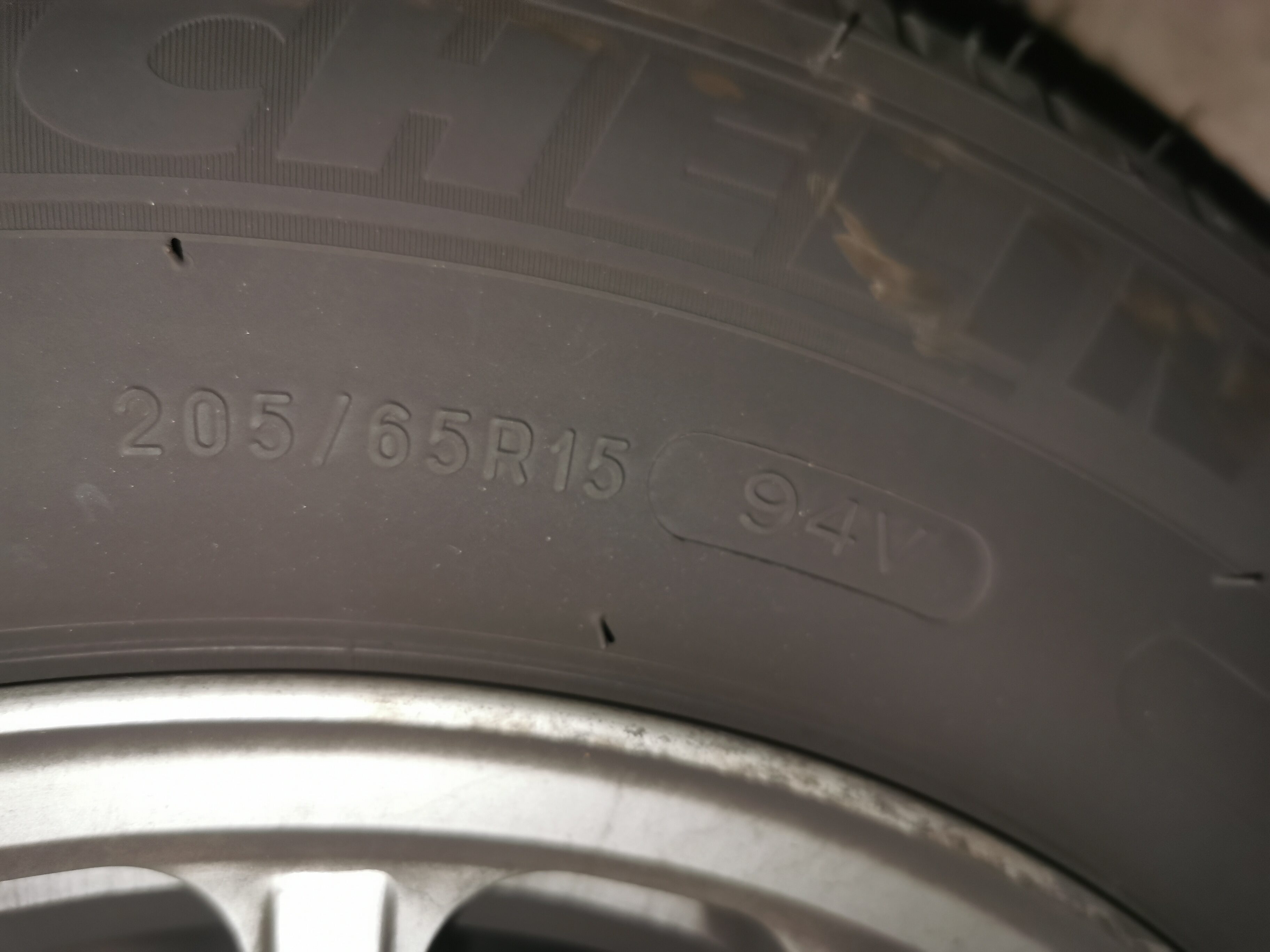

- Dimension sus la forme par exemple 205/65 R 15 94 H
- 205 : Largueur en millimètre
- 65 : Rapport hauteur / largeur en pourcentage
- R : Carcasse radiale
- 15 : Diamètre de la jante en pouce
- 94 : Indice de charge (Poids que peut supporter le pneu)
- H : Indice de vitesse
Indice | Vitesse |
Q | Jusqu’à 160 km/h |
R | Jusqu’à 170 km/h |
S | Jusqu’à 180 km/h |
T | Jusqu’à 190 km/h |
U | Jusqu’à 200 km/h |
H | Jusqu’à 210 km/h |
V | Jusqu’à 240 km/h |
W | Jusqu’à 270 km/h |
Y | Jusqu’à 300 km/h |
VR | Au-delà de 210 km/h (plus utilisé) |
ZR | Au-delà de 300 km/h |
- Indice de charge

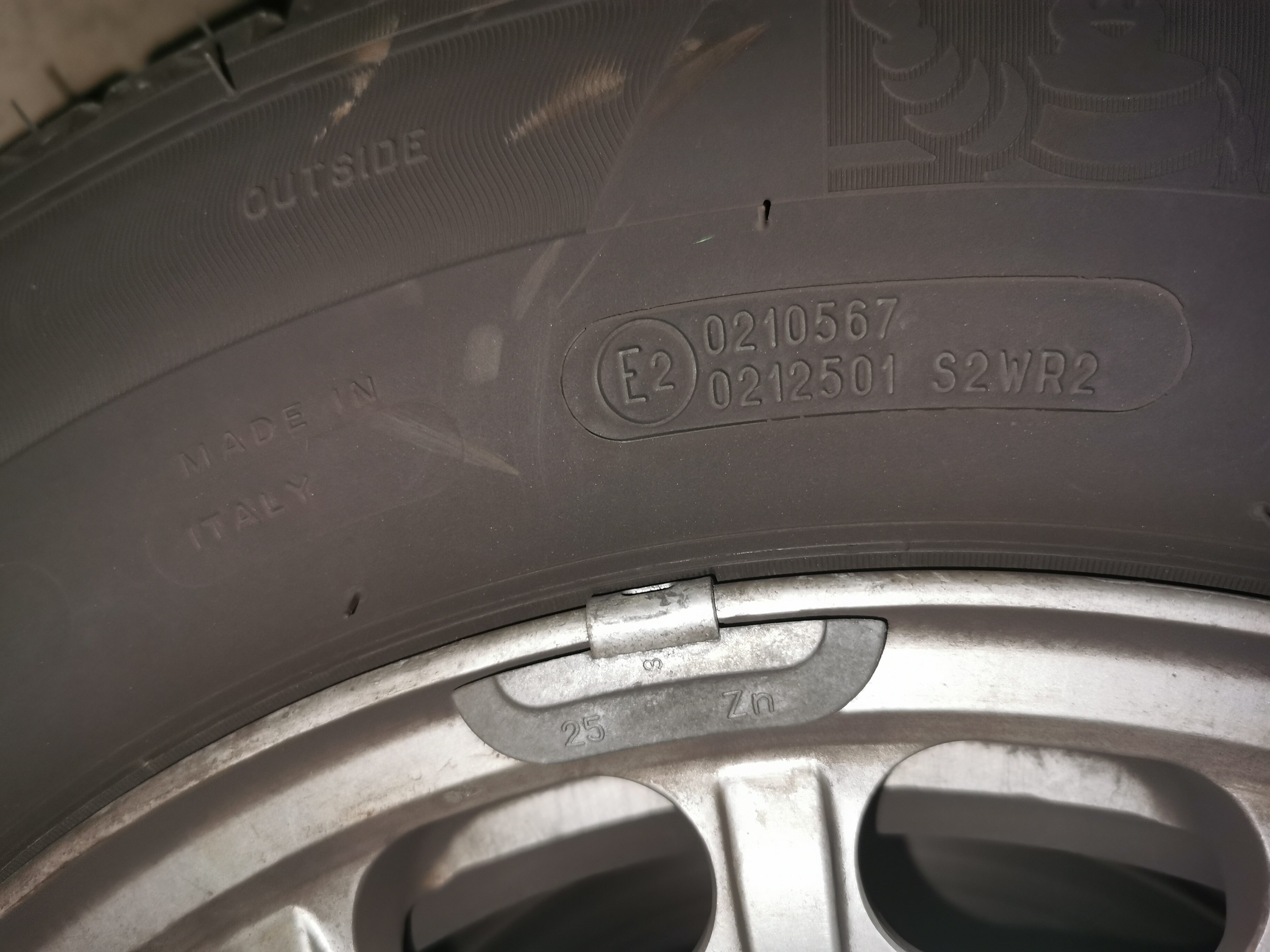

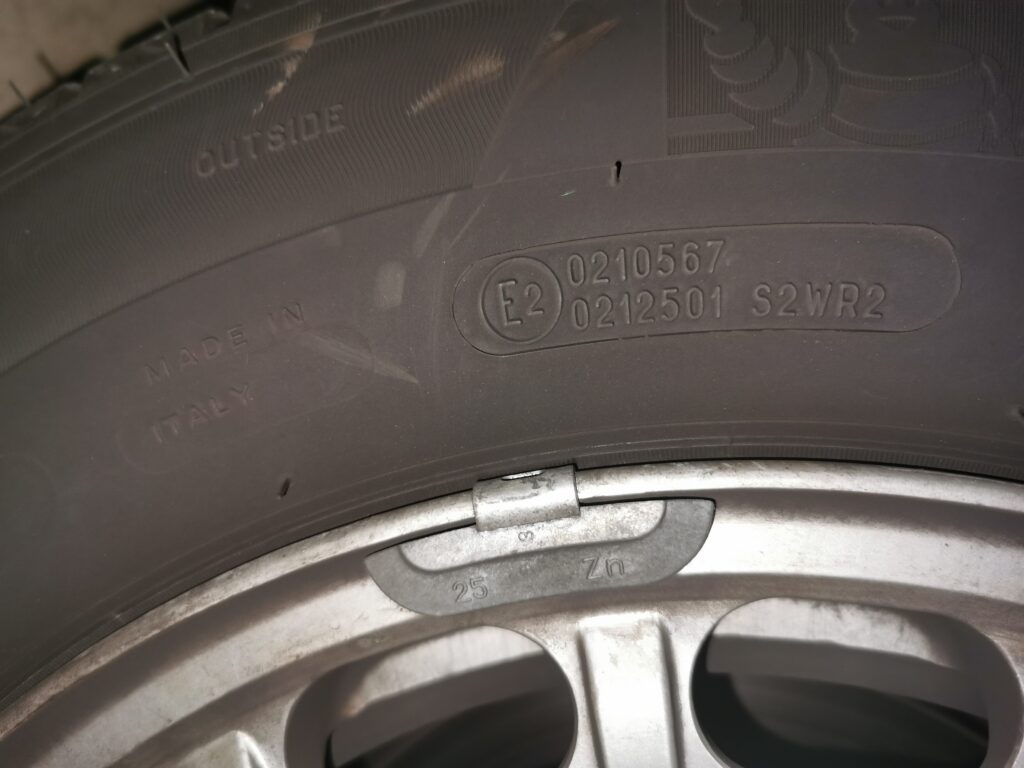

- Conformités aux réglementations européennes. Code pays qui a délivré l’homologation :
Code | Pays | Code | Pays |
E1 | Allemagne | E2 | France |
E3 | Italie | E4 | Pays-Bas |
E5 | Suède | E6 | Belgique |
E7 | Hongrie | E8 | République tchèque |
E9 | Espagne | E10 | Serbie |
E11 | Royaume-Uni | E12 | Autriche |
E13 | Luxembourg | E14 | Suisse |
E15 | N.C. | E16 | Norvège |
E17 | Finlande | E18 | Danemark |
E19 | Roumanie | E20 | Pologne |
E21 | Portugal | E22 | Fédération de Russie |
E23 | Grèce | E24 | Irlande |
E25 | Croatie | E26 | Slovénie |
E27 | Slovaquie | E28 | Biélorussie |
E29 | Estonie | E30 | République de Moldavie |
E31 | Bosnie-Herzégovine | E32 | Lettonie |
E33 | N.C. | E34 | Bulgarie |
E35 | Kazakhstan | E36 | Lituanie |
E37 | Turquie | E38 | N.C. |
E39 | Azerbaïdjan | E40 | République de Macédoine |
E41 | N.C. | E42 | Communauté européenne |
E43 | Japon | E44 | N.C. |
E45 | Australie | E46 | Ukraine |
E47 | Afrique du Sud | E48 | Nouvelle-Zélande |
E49 | Chypre | E50 | Malte |
E51 | République de Corée | E52 | Malaisie |
E53 | Thaïlande | E54 | Albanie |
E55 | Arménie | E56 | Monténegro |
E57 | Saint-Marin | E58 | Tunisie |
E59 | N.C. | E60 | Géorgie |
E61 | N.C. | E62 | Egypte |
E63 | Nigéria |
- Numéro de conformité à la réglementation sur le bruit des pneus
- Numéro d’homologation du pneu
- Conformités aux réglementations américaines (dénomination DOT, Department Of Transportation)
- Code usine de fabrication
- Code dimensionnel
- Code manufacturier

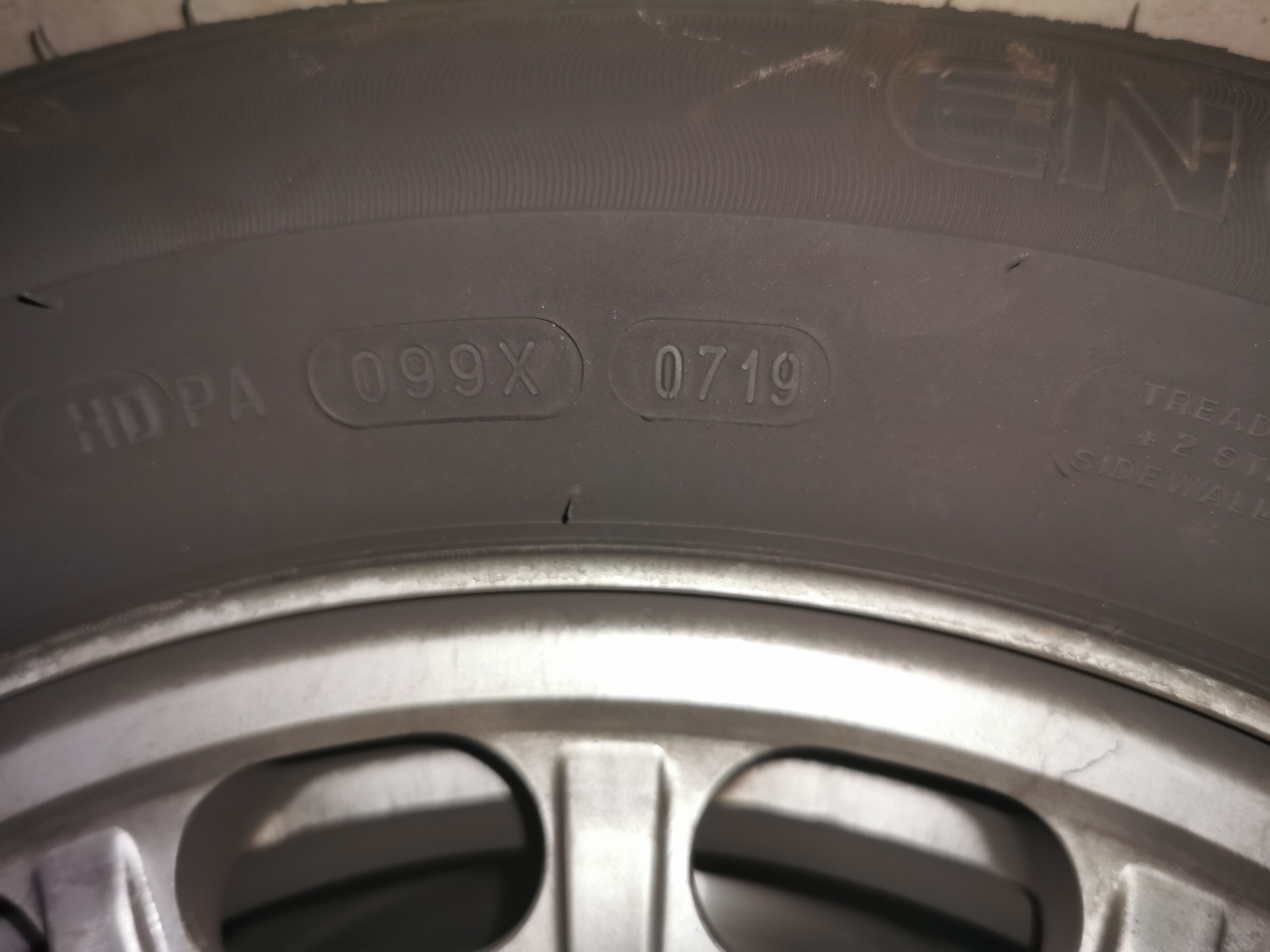

- Semaine et année de fabrication

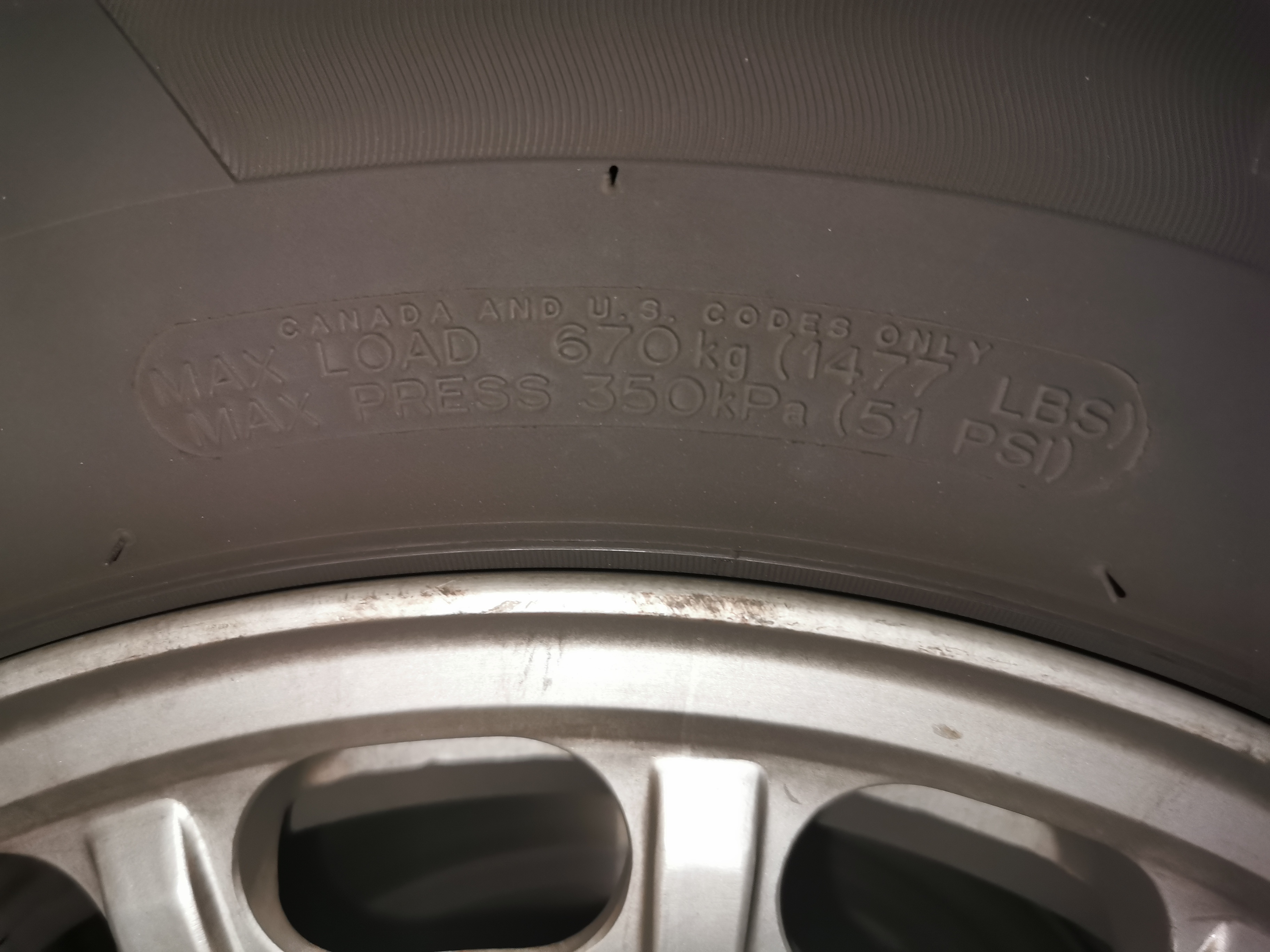

- Pression et poids maximum
- Pays de fabrication
Notez que les fabricants de pneumatiques recommandent de changer les pneus qui ont 10 ans depuis la date de fabrication, le caoutchouc finissant par sécher et se craqueler.
Les jantes disponibles

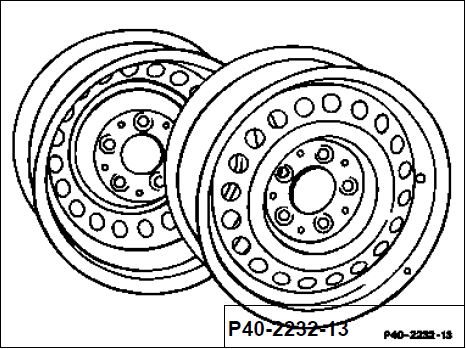

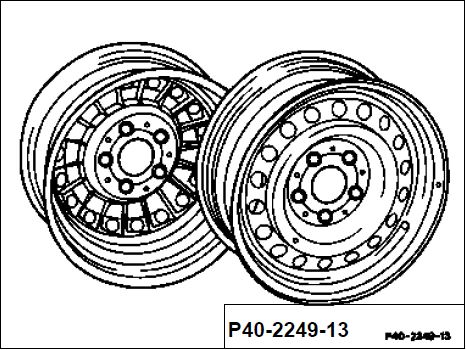

En tôle
Spécifications | ET | Référence | Modèle | Remarques |
6 J x 14 H2 | 30 | 1264000602 1264001602 1264001202 | 126.02 | Avec anneau de ventilation intérieur et 18 trous de ventilation de 25mm de diamètre 1264001202 que pour l’Afrique du Sud |
6 1/2 J x 14 H2 | 30 | 1264000702 | 126 | Depuis 01/1980 avec anneau de ventilation intérieur et 18 trous de ventilation de 25mm de diamètre |
6 1/2 J x 14 H2 | 30 | 1264001502 | 126.04 | Sans anneau de ventilation intérieur et 18 trous de ventilation de 25mm de diamètre Remplacé par 1264000702 |
7 J x 15 H2 | 25 | 1264002802 1264003902 | 126 | Sans anneau de ventilation intérieur et 20 trous ovales de ventilation et repère pour le calibrage 1264003902 que pour l’Afrique du Sud |
En alliage léger

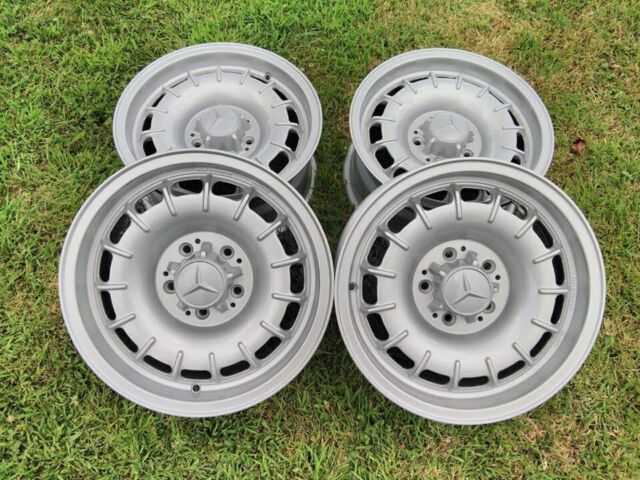

Les jantes en alliage léger de la phase 1 sont appelées Barrock (elles me font penser à des plaques de cuisson des gazinières Arthur Martin)

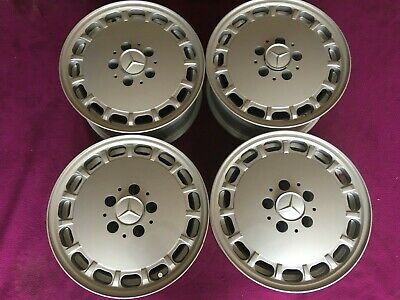

Les jantes en alliage léger de la phase 2 sont appelées Gullideckel.
Spécifications | ET | Référence | Modèle | Remarques |
6 J x 14 H2 | 30 | 1084000902 1084002102 1264002302 1264001902 | 126 | 1084000902 que pour le marché américain Jusqu’au 08/1985 |
6 1/2 J x 14 H2 | 30 | 1084001002 1084002202 1264002402 1264002102 | 126 | 1084001002 que pour le marché américain Jusqu’au 08/1985 |
6 1/2 J x 15 H2 | 21.5 | 1264004202 1264004102 | 126 | Que pour le marché américain et asiatique dès 1988 |
7 J x 15 H2 | 25 | 1264002202 1264003702 | 126 | Jusqu’en 08/1985 |
7 J x 15 H2 | 25 | 1264003402 1264003002 | 126 | Depuis 09/1985 et avec 15 trous |
7 J x 15 H2 | 25 | 1264003502 1264004402 | 126 | Depuis 09/185 pour véhicule blindé avec 15 trous 1264003502 de 05/1986 à 09/1989 1264004402 de 10/1989 à 12/1991) |
Les pneumatiques
Châssis | Jante | Eté | Hiver |
126.021 | 6 J x 14 H2 ET30 | 195/70 R14 90H | 195/70 R14 90Q M+S 195/70 R14 90T M+S |
126.022/023 | 6 J x 14 H2 ET30 | 195/70 VR14 | 195/70 R14 90Q M+S 195/70 R14 90T M+S |
126.03/04 | 6 1/2 J x 14 H2 ET30 | 205/70 VR14 | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.022 Australie | 6 J x 14 H2 ET30 | 195/70 R14 90H | N.C. |
126.03/04 Australie | 6 1/2 J x 14 H2 ET30 | 205/70 R14 93H | N.C. |
126.022 Suisse Suède | 6 J x 14 H2 ET30 | 195/70 R14 90H | 195/70 R14 90Q M+S 195/70 R14 90T M+S |
126.033 | 6 J x 14 H2 ET30 | 205/70 R14 93H | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.022 Japon | 6 J x 14 H2 ET30 | 195/70 R14 90H | 195/70 R14 90Q M+S 195/70 R14 90T M+S |
126.03/04 Japon | 6 1/2 J x 14 H2 ET30 | 205/70 R14 93H | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.03/04 USA | 6 1/2 J x 14 H2 ET30 | 205/70 R14 93H | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.021 | 6 1/2 J x 14 H2 ET30 | 205/70 R14 93H | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.022/023 | 6 1/2 J x 14 H2 ET30 | 205/70 VR14 | 205/70 R14 93Q M+S 205/70 R14 93T M+S |
126.021 | 7 J x 14 H2 ET25 | 205/65 R15 93H 205/65 R15 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S |
126.022/023 126.03/04 | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S |
126.020 | 7 J x 14 H2 ET25 | 205/65 R15 93H 205/65 R15 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S |
126.02 126.034/035 126.036/037 | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S |
126.038 | 7 J x 14 H2 ET25 | 215/65 VR15 215/15 ZR15 | 215/65 R15 96Q M+S 215/65 R15 96T M+S 215/65 R15 96H M+S |
126.039 126 .045 (178 kW) | 7 J x 14 H2 ET25 | 215/65 R15 96V 215/65 VR15 215/65 ZR15 | 215/65 R15 96Q M+S 215/65 R15 96T M+S 215/65 R15 96H M+S |
126.039 126.045 (200 kW) (205 kW) (220 kW) | 7 J x 14 H2 ET25 | 215/65 VR15 215/15 ZR15 | 215/65 R15 96Q M+S 215/65 R15 96T M+S 215/65 R15 96H M+S |
126.044 (164 kW) (180 kW) | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
126.044 (185 kW) (195 kW) | 7 J x 14 H2 ET25 | 205/65 VR15 205/65 ZR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
126.046 | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 R15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Australie 126.024 126.025 | 7 J x 14 H2 ET25 | 205/65 R15 93H 205/65 R15 94H | N.C. |
Australie 126.039 126.045 | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 VR15 | N.C. |
Japon 126.024 (1986-87) | 7 J x 14 H2 ET25 | 205/65 R15 93H 205/65 R15 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Japon 126.044 (1988) | 7 J x 14 H2 ET25 6 1/2 J x 15 H2 21.5 | 205/65 R15 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Japon 126.035 (1988) | 7 J x 14 H2 ET25 6 1/2 J x 15 H2 21.5 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S |
Japon 126.024 (1989-90) | 6 1/2 J x 15 H2 21.5 | 205/65 R14 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Japon 126.035/036 (1989-90) | 6 1/2 J x 15 H2 21.5 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Japon 126.039/045 (1986-87) | 7 J x 14 H2 ET25 | 205/65 VR15 205/65 ZR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Japon 126.039/045 (1988-90) | 6 1/2 J x 15 H2 21.5 | 205/65 VR15 205/65 ZR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
USA 126.024/025 (1988-90) | 6 1/2 J x 15 H2 21.5 | 205/65 R15 94H | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
USA 126.035 (1988-90) | 6 1/2 J x 15 H2 21.5 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
USA 126.039/045 (1986-87) | 7 J x 14 H2 ET25 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
USA 126.039/045 (1988-90) | 6 1/2 J x 15 H2 21.5 | 205/65 R15 94V 205/65 VR15 | 205/65 R15 93Q M+S 205/65 R15 94Q M+S 205/65 R15 93T M+S 205/65 R15 94T M+S 205/65 R15 94H M+S |
Et les goujons ?
Lire l’article Resserrer les boulons
La pression des pneus
Lire l’article Contrôler la pression des pneus.
Couples de serrage
Lire l’article Contrôler la pression des pneus.
Les jantes AMG
Au sommaire :

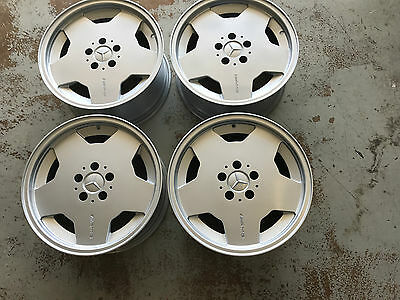

Aero
Marque | AMG |
Fondeur | AAG |
Dimension | 8 J x 17 H2 ET11 |
Références | C740 0098 H WA126 400 11 02 |
Boulons | C740 0098 : M12 x 1.5 x 33mm H WA126 400 11 02 : M12 x 1.5 x 40mm |
Couple de serrage | 110 Nm |
Pneus | 235/45 R17 |
Pression | Se référer aux informations du véhicule |
Pas de mixe autorisé entre les deux références sauf par paire.

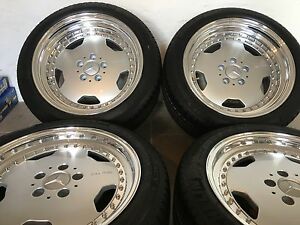

Aero III
Marque | AMG |
Fondeur | OZ-Racing |
Dimension | 8 1/2 J x 17 H2 ET18 |
Référence | C740 0175 |
Boulons | M12 x 1.5 x 40mm |
Couple de serrage | 110 Nm |
Pneus | 235/45 R17 |
Pression | Se référer au tableau ci-dessous |
Vitesse maximale | AV | AR | AR avec correcteur |
210 | 2.4 | 3.1 | 2.7 |
220 | 2.5 | 3.1 | 2.7 |
230 | 2.6 | 3.1 | 2.8 |
240 | 2.7 | 3.2 | 2.9 |
250 | 2.8 | 3.3 | 3.0 |

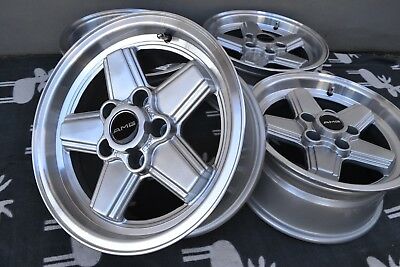

Penta
Marque | AMG |
Fondeur | Ronal |
Dimension | 8 J x 16 H2 ET11 |
Référence | C7 40 0100 |
Boulons | M12 x 1.5 x 40mm |
Couple de serrage | 110 Nm |
Pneus | 225/50 R16 |
Pression | Voir tableau ci-dessous |
Vitesse maximale | AV | AR | AR avec correcteur |
210 | 2.4 | 3.0 | 2.6 |
220 | 2.5 | 3.1 | 2.7 |
230 | 2.6 | 3.2 | 2.8 |
240 | 2.7 | 3.4 | 3.0 |
250 | 2.8 | 3.5 | 3.2 |

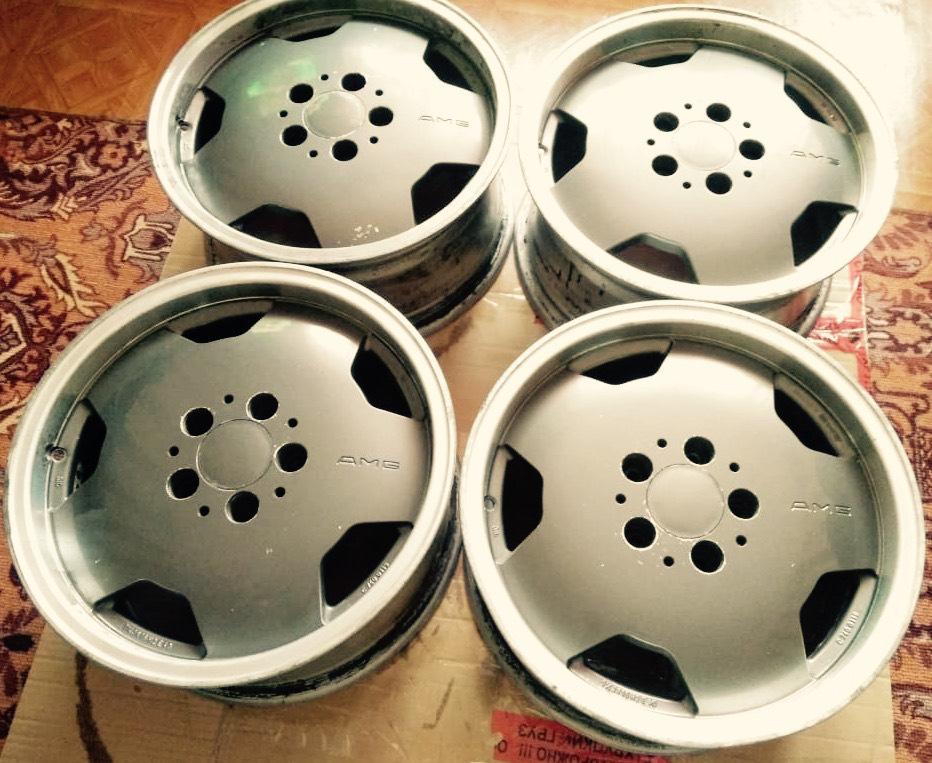

Aero 1
Marque | AMG |
Fondeur | Ruote OZ |
Dimension | 7 1/2 J x 16 H2 ET17 |
Référence | C7 40 0120 |
Boulons | M12 x 1.5 x 40mm |
Couple de serrage | 110 Nm |
Pneus | 225/50 R16 |
Pression | Voir tableau-ci-dessus |
Vitesse maximale | AV | AR | AR avec correcteur |
210 | 2.4 | 3.0 | 2.6 |
220 | 2.5 | 3.1 | 2.7 |
230 | 2.6 | 3.2 | 2.8 |
240 | 2.7 | 3.4 | 3.0 |
250 | 2.8 | 3.5 | 3.2 |

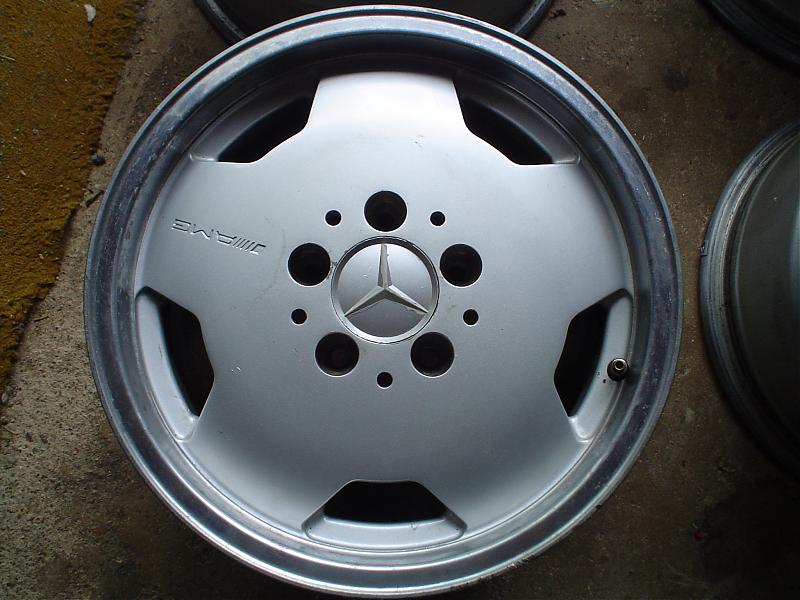

Aero 1 – 15″
Marque | AMG |
Fondeur | Ruote OZ |
Dimension | 7 J x 15 H2 ET25 |
Références | C740 0125 H WA126 400 13 02 |
Boulons | M12 x 1.5 x 40mm |
Couple de serrage | 110 Nm |
Pneus | 225/60 R15 |
Pression | Voir tableau ci-dessous |
Vitesse maximale | AV | AR | AR avec correcteur |
210 | 2.4 | 3.0 | 2.8 |
220 | 2.5 | 3.1 | 2.9 |
230 | 2.6 | 3.2 | 3.0 |
240 | 2.7 | 3.3 | 3.0 |
250 | 2.8 | 3.3 | 3.0 |
Les petits travaux d’adaptation
Monter les jantes AMG requière d’adapter le rebord des ailes avants et arrières.
Seulement nécessaire pour les véhicules avec pneumatiques de série 215/65 R 15 (560 SE/SEL/SEC). La circonférence de roulement des pneus montés subséquemment se situe, par rapport à celle d’un équipement de pneumatiques en série, dans une gamme nécessitant un contrôle et
éventuellement une correction du réglage du tachymètre.
Cette dernière peut être effectuée par une filiale agréée du fabricant d’instruments concerné (VDO/Motometer).
Ma préférée !

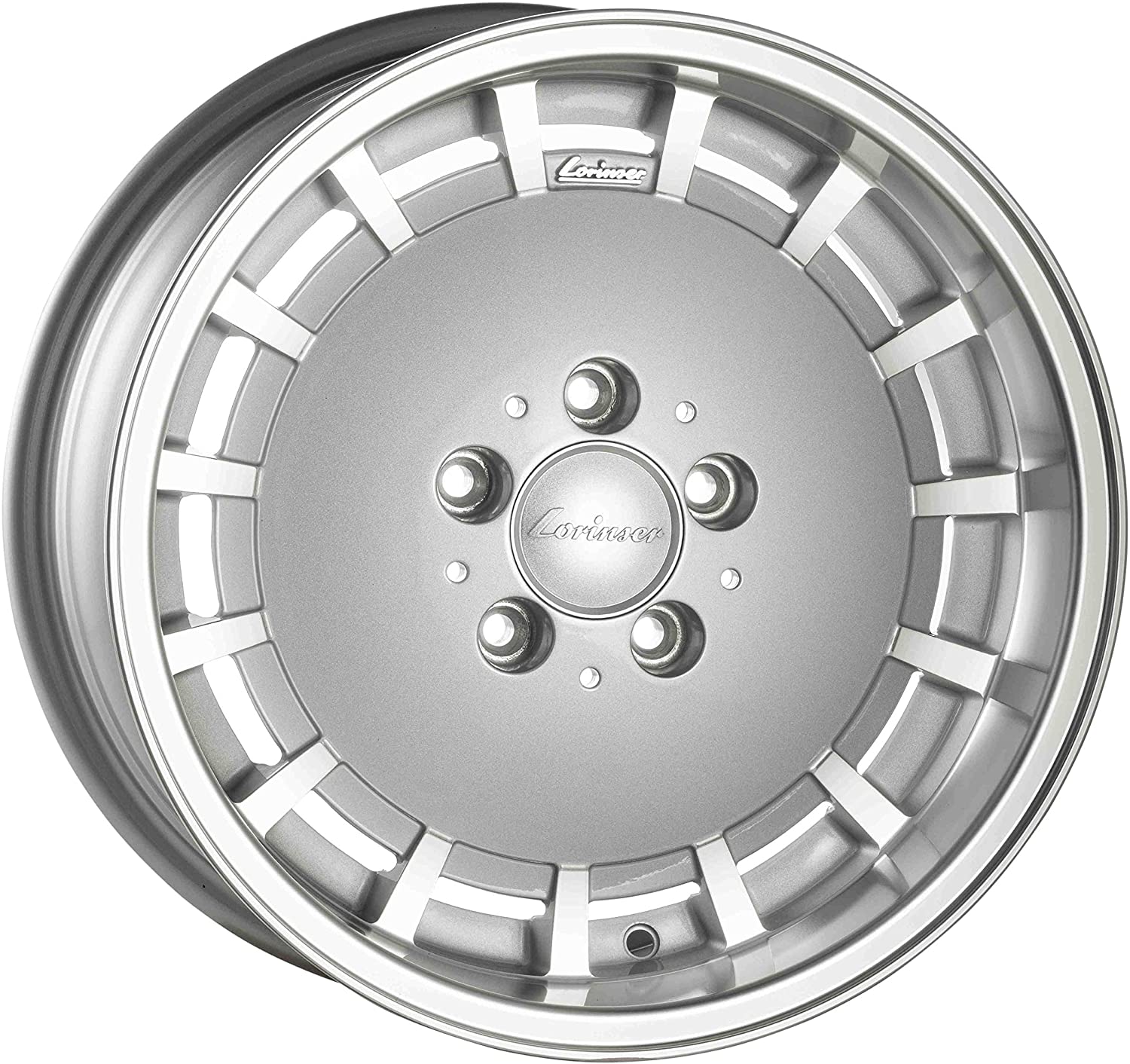

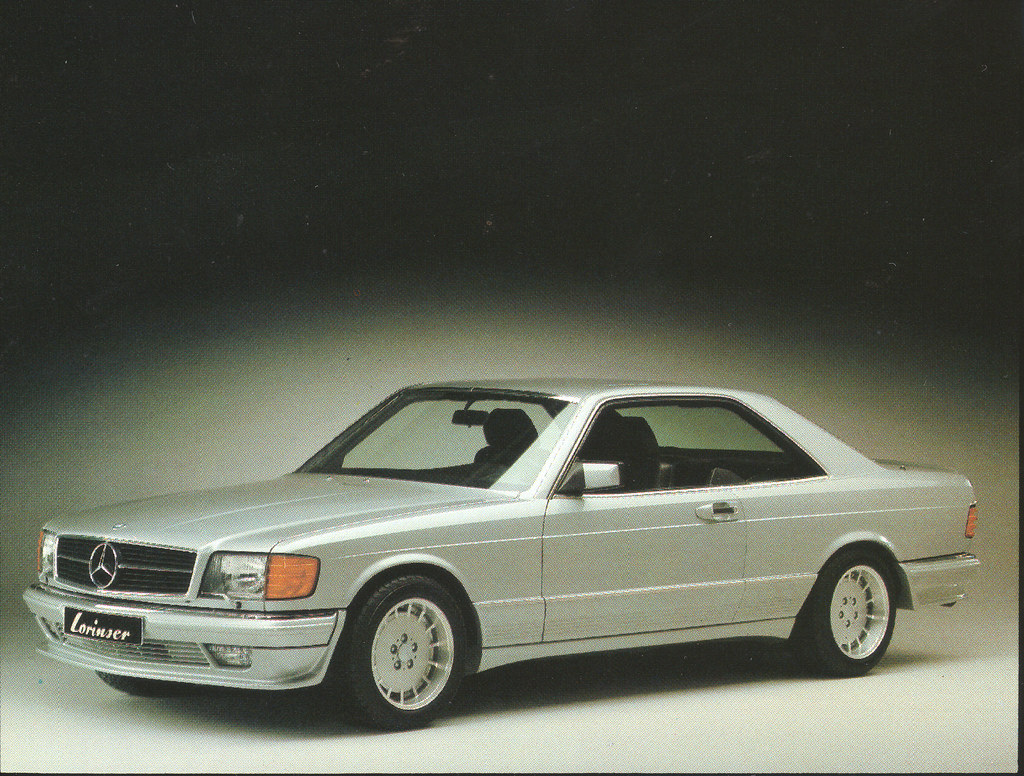

Je rêverais de monter un jour les Lorinser LO que je trouve juste superbe !
Si vous souhaitez me sponsoriser, j’accepte toutes types de mécénat !
