A quoi ça sert ?

  • Lors de certains diagnostics, la procédure indique de shunter les bornes 7 et 8 du support du relais de pompe à essence
  • Afin d’assurer la protection du système, au lieu d’utiliser un câble sans protection, cet article propose de construire un câble avec un fusible de 10A pour protéger le système d’un court-circuit

Outillage et fournitures

  • 1 x Fer à souder
  • 1 x Fil d’étain pour brasage
  • 1 x Pince à dénuder
  • 1 x Multimètre

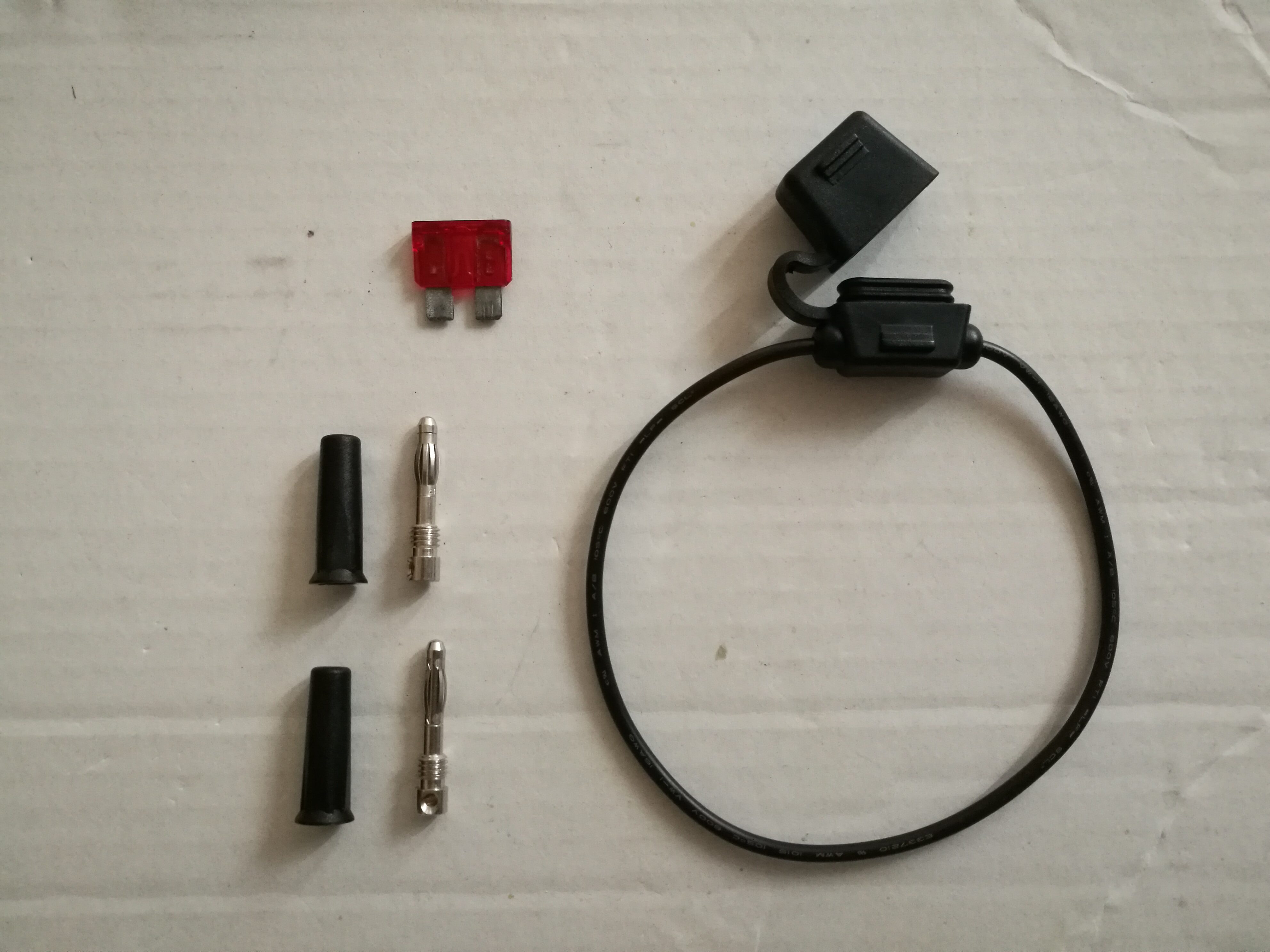

  • 1 x Câble électrique 2.5mm² de 20 cm de longueur
  • 1 x Porte-fusible
  • 1 x Fusible 10A
  • 2 x Fiche banane 4 mm

Construction

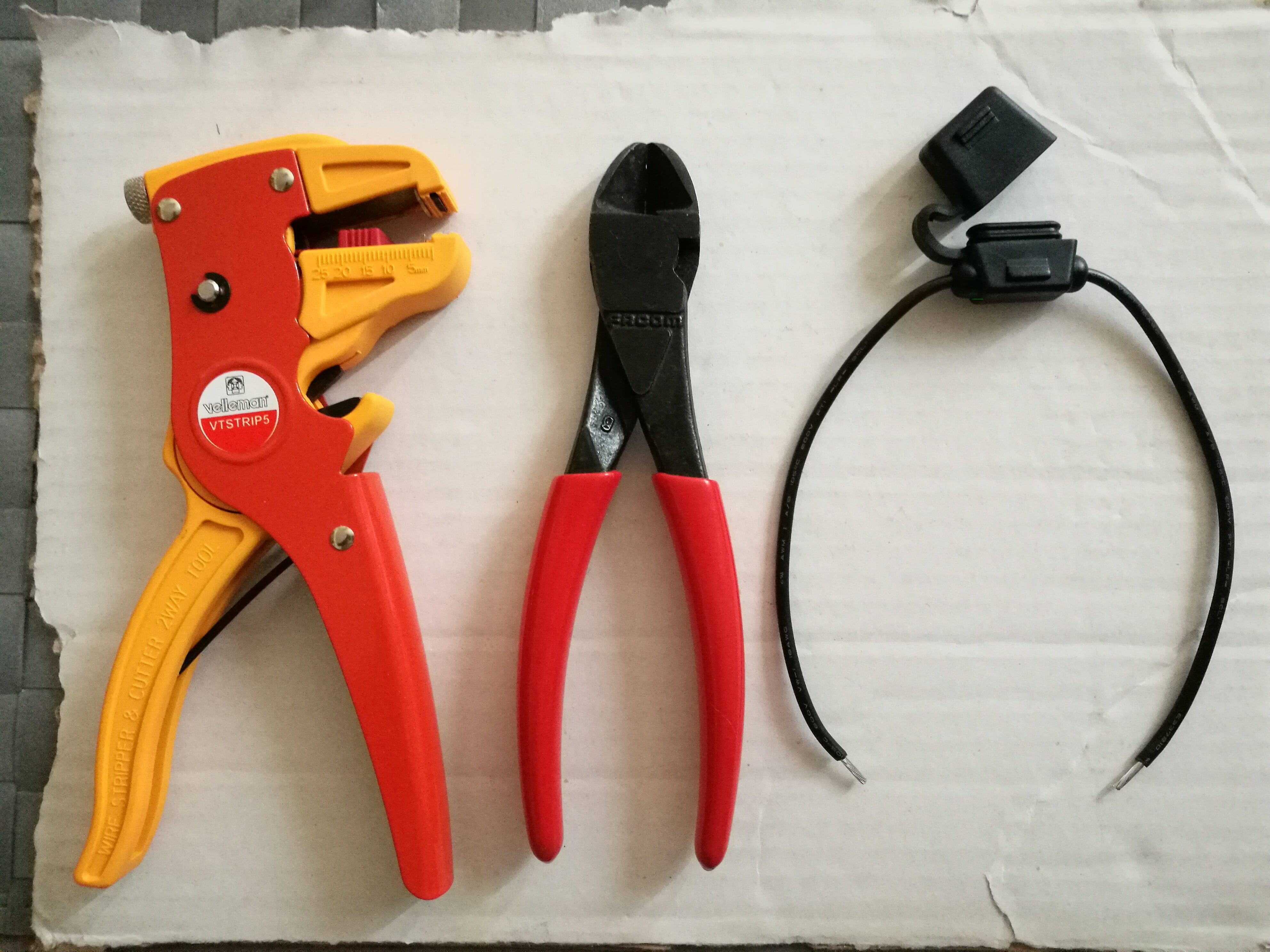

  • Couper le câble électrique en deux parties égales

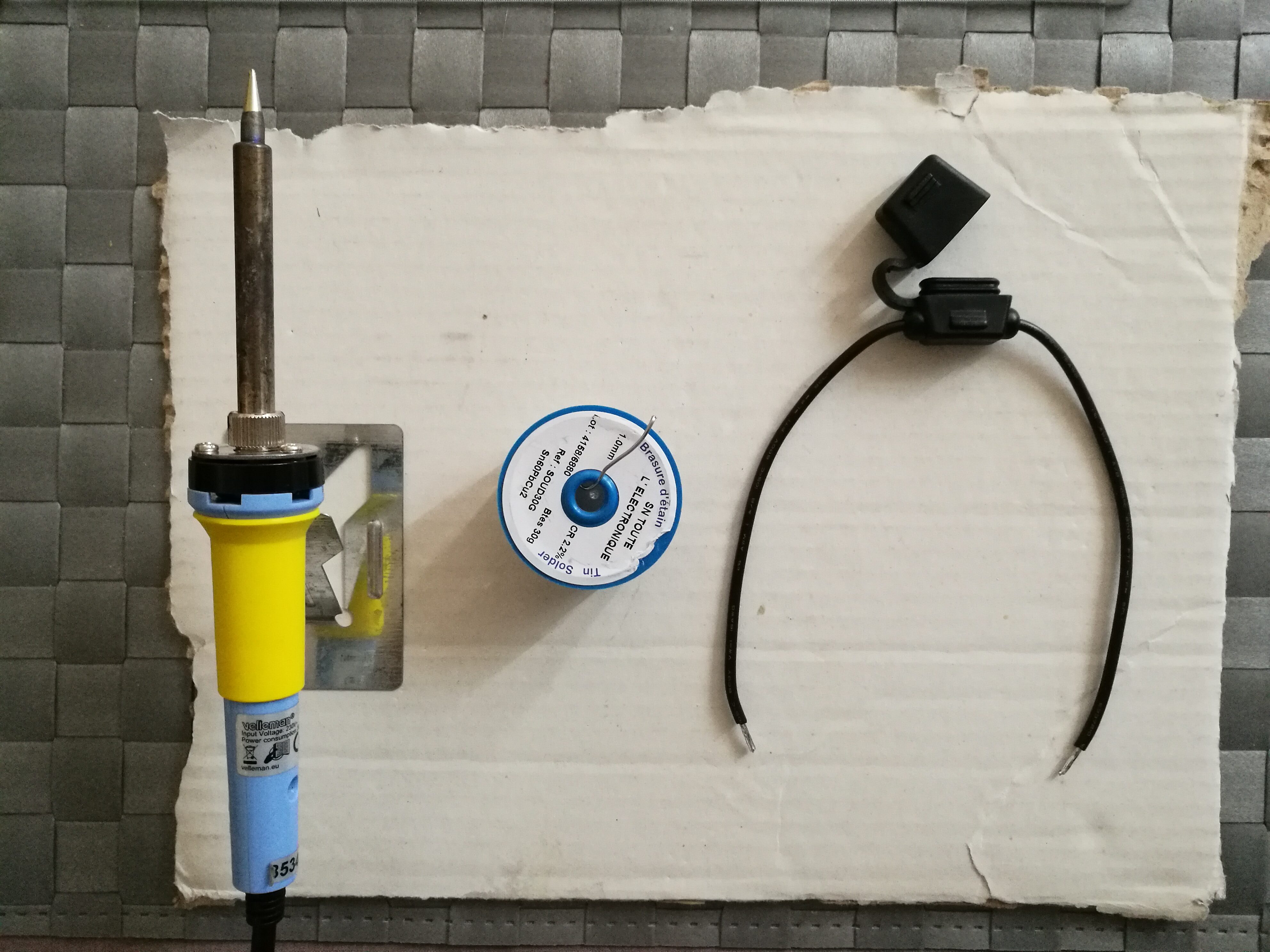

  • Braser le porte-fusible sur chaque segment

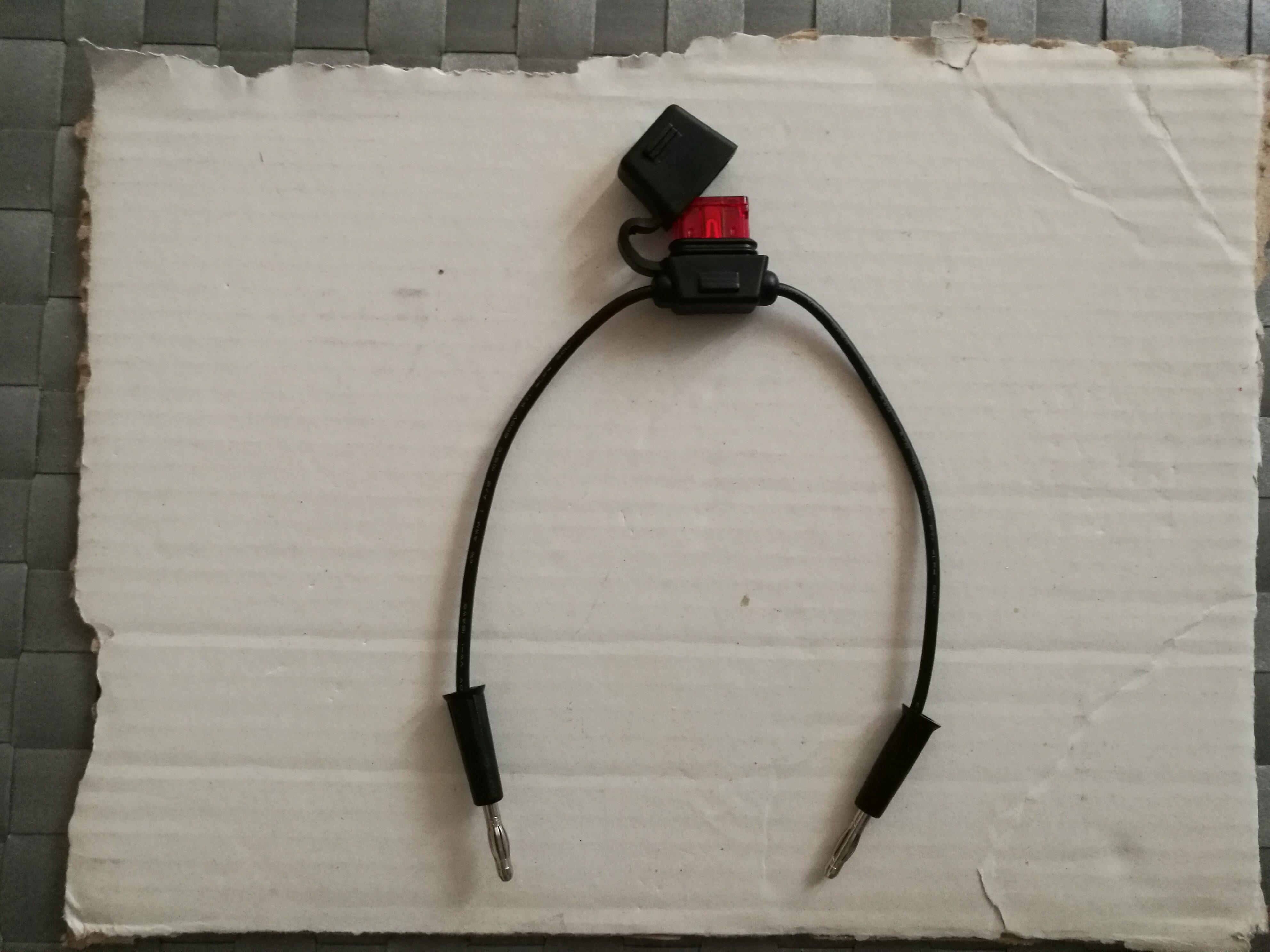

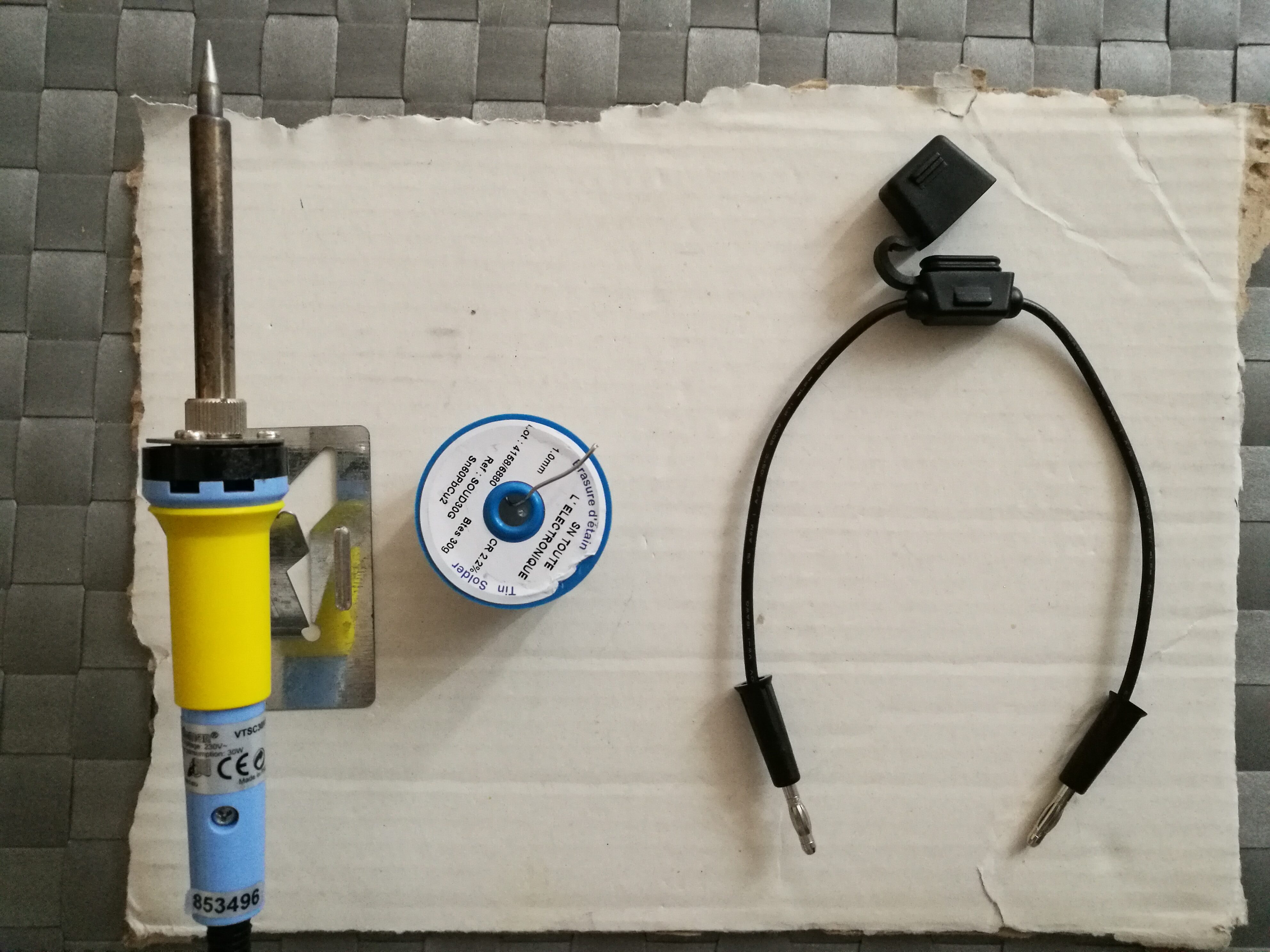

  • Braser une fiche banane à chaque extrémité

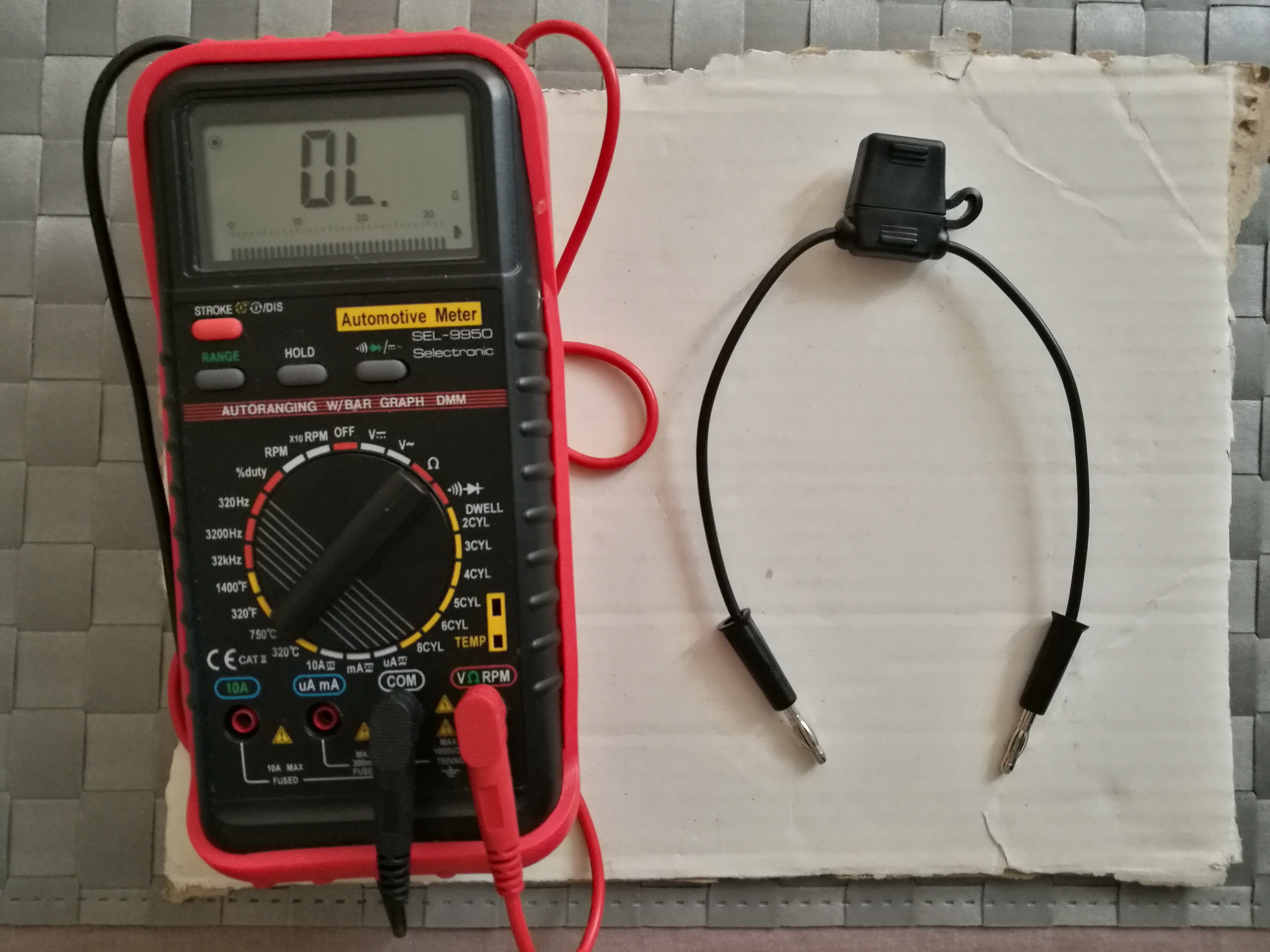

  • Avec le multimètre :
    • Faire un test de continuité avec le fusible
    • Faire un test de continuité sans le fusible
